Линейное и фазное напряжение — формулы зависимость и соотношение линейного и фазного напряжения источника

Линейное и фазное напряжение — это два ключевых понятия в электрических системах, играющие важную роль в передаче и распределении электроэнергии. Эти параметры напряжения связаны между собой и влияют на работу электрооборудования в зданиях, промышленных установках и других электрических системах. Для правильного и безопасного использования электроэнергии необходимо понимать разницу между линейным и фазным напряжением, а также их взаимосвязь.

Фазное напряжение (или же однофазное) — это напряжение между фазой (проводом, подающим электричество) и нейтралью в однофазной электрической системе. Оно является стандартным для большинства бытовых устройств и бытовых электрических сетей. Фазное напряжение в разных странах может различаться, но обычно оно составляет 220-240 вольт в стандартных бытовых сетях.

Определение линейного и фазного напряжения

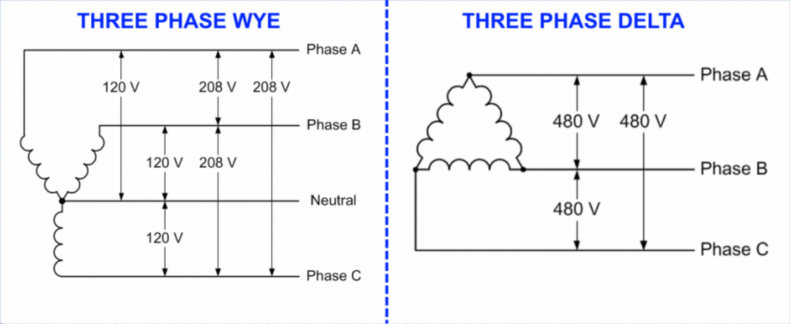

Линейное и фазное напряжение — это два разных способа измерения напряжения в трехфазной электрической системе. Эти понятия связаны с тем, как электрические нагрузки подключаются к трехфазной сети.

1. Линейное напряжение (UL): Линейное напряжение — это напряжение между любыми двумя из трех фаз в трехфазной системе. Он измеряется от конца одной фазы до конца другой фазы и обозначается как UL. Линейное напряжение всегда больше фазного напряжения и рассчитывается по формуле:UL = √3 * UфГде:
   • UL — линейное напряжение.
   • Uф — фазное напряжение.

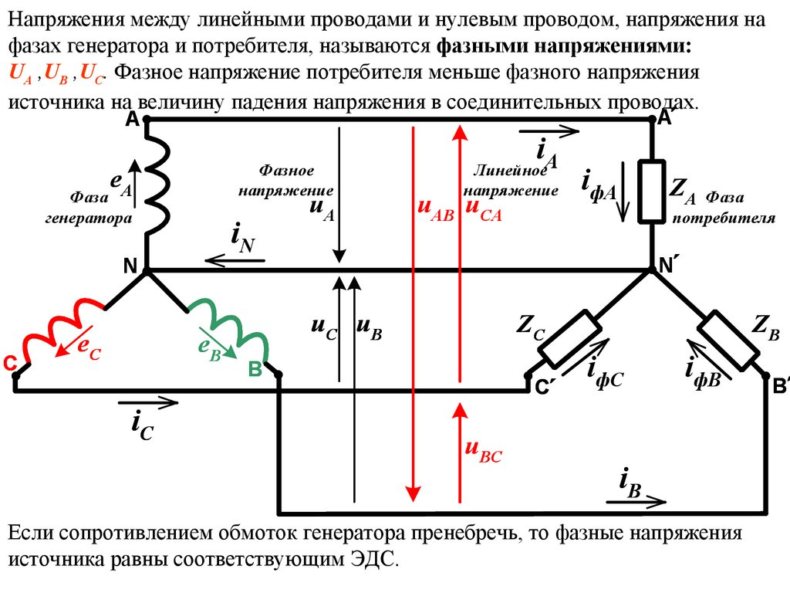

2. Фазное напряжение (Uф): Фазное напряжение — это напряжение между одной из фаз и нулем (землей) в трехфазной системе. Это напряжение, которое подаётся к электрическому оборудованию и нагрузкам. Оно обозначается как Uф.

Важно отметить, что в трехфазной системе линейное напряжение всегда выше фазного напряжения в √3 раза (при условии, что амплитуды напряжений фазы равны). Это связано с геометрией подключения фаз в трехфазной сети, где фазы разнесены на 120 градусов друг от друга, и линейное напряжение формируется путем соединения их в звезду или треугольник.

Знание линейного и фазного напряжения важно для правильного подключения электрооборудования и определения его мощности и эффективности в трехфазных системах.

Различия между линейным и фазным напряжением

Как измеряется линейное напряжение

Линейное напряжение, также известное как нормальное напряжение или напряжение вдоль линии, измеряется для определения внутренних напряжений в теле или структуре под действием механических сил. Оно играет важную роль в инженерии и строительстве, особенно при расчетах на прочность.

Измерение линейного напряжения с помощью формулы

Линейное напряжение (σ) измеряется в паскалях (Па) и рассчитывается с использованием следующей формулы:
σ = F / A

где:

σ — линейное напряжение в Па;
F — сила, действующая на материал, Н (ньютон);
A — площадь сечения материала, м² (квадратных метров).
Для измерения линейного напряжения необходимо знать силу, которая действует на материал, и площадь сечения материала, которая подвергается этой силе.

Пример применения

Давайте рассмотрим пример. Предположим, у нас есть стержень длиной 2 метра и сечением 0.01 м², на который действует сила 500 Н. Для вычисления линейного напряжения применим формулу:
σ = 500 Н / 0.01 м² = 50 000 Па (или 50 кПа)

Таким образом, линейное напряжение в данном стержне составляет 50 000 Па. Это значение может быть использовано для анализа прочности материала и определения, выдержит ли стержень данную нагрузку без деформации или разрушения.

Способы измерения фазного напряжения

Одним из способов измерения фазного напряжения является использование осциллоскопа. Осциллоскоп позволяет визуализировать изменение напряжения во времени и определить фазовый угол между двумя сигналами. Подключите каналы осциллоскопа к точкам, где измеряется фазное напряжение, и проследите за изменением сигналов на экране осциллоскопа. Фазовый угол можно измерить с помощью измерительных меток на экране.

Использование фазометра

Фазометр — это специальное устройство для измерения фазовых углов в электрических цепях. Подключите фазометр к точкам, где необходимо измерить фазное напряжение, и следуйте инструкции по его использованию. Фазометры обычно имеют индикаторы или цифровые дисплеи, которые показывают фазовый угол между сигналами.

Использование анализатора спектра

Анализатор спектра — это устройство, которое позволяет анализировать частотный состав сигнала. Подключите анализатор спектра к точкам, где измеряется фазное напряжение, и выполните анализ спектра сигнала. Фазовый угол можно определить по сдвигу частотных компонентов в спектре сигнала.

Эти способы измерения фазного напряжения могут быть полезными при работе с электрическими цепями и системами, где важно знать фазовые характеристики сигналов. В зависимости от доступных инструментов и требований к точности измерений, выберите подходящий метод для конкретной ситуации.

Значение линейного и фазного напряжения в электрических системах

Линейное напряжение, обозначаемое как «U,» представляет собой потенциал электрической энергии, измеряемый между двумя точками в электрической системе. Оно измеряется в вольтах (В) и показывает разницу потенциалов между этими точками. Линейное напряжение представляет собой абсолютное значение напряжения и не учитывает фазовые углы или взаимодействие с другими элементами системы.

Фазное напряжение (Uф)

Фазное напряжение, обозначаемое как «Uф,» является напряжением, измеряемым между одной из трех фазных проводов и нулевым (нейтральным) проводом в трехфазных системах. В трехфазных системах напряжение генерируется тремя фазами, и фазное напряжение относится к напряжению между одной из фаз и нулевым проводом. Это напряжение также измеряется в вольтах (В) и может быть важным для определения мощности и эффективности трехфазных систем.

Роль в электрических системах

Линейное и фазное напряжение играют важную роль в электрических системах:

• Линейное напряжение используется для оценки потенциала между точками в системе и определения номинального напряжения, которое обычно указывается на электрооборудовании.
• Фазное напряжение в трехфазных системах является основой для генерации и распределения электроэнергии. Оно позволяет эффективно использовать мощность и обеспечивает работу трехфазных моторов и устройств.

Важно правильно понимать и учитывать как линейное, так и фазное напряжение при проектировании, установке и обслуживании электрических систем, чтобы обеспечить их надежную и безопасную работу.

Преобразование фазного напряжения в линейное и наоборот

Преобразование фазного напряжения в линейное и наоборот является важной задачей при работе с трехфазными электрическими системами. В трехфазных системах существует разница между фазным напряжением (измеряемым между фазами) и линейным напряжением (измеряемым между фазами и нулевым проводом или между фазами и заземленной точкой). Преобразование между этими двумя видами напряжения выполняется с использованием корней из трех.

Для преобразования фазного напряжения в линейное: ф3UL​=3​Uф​​

Где:

• UL​ — линейное напряжение между двумя фазами или между фазой и нулевым проводом.
• фUф​ — фазное напряжение между двумя фазами.

Для преобразования линейного напряжения в фазное: ф=⋅3Uф​=UL​⋅3

​

Где:

• фUф​ — фазное напряжение между двумя фазами.
• UL​ — линейное напряжение между двумя фазами или между фазой и нулевым проводом.

Эти формулы используются для корректного пересчета напряжения в трехфазных системах и обеспечивают правильное функционирование оборудования и устройств, работающих с разными видами напряжения. Это важно для эффективной работы электрооборудования и безопасности электрических систем.

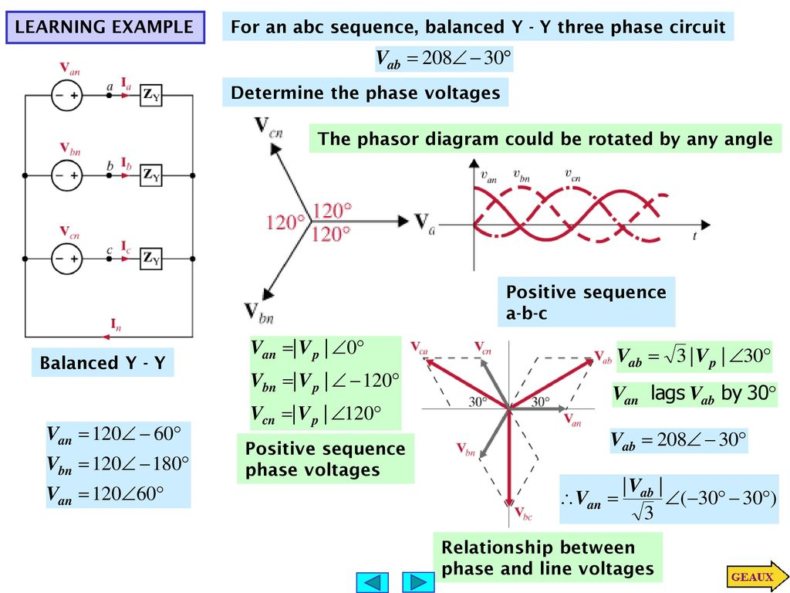

Взаимосвязь между линейным и фазным напряжением

Взаимосвязь между линейным и фазным напряжением в трехфазной системе можно описать следующим образом:

Следовательно, линейное напряжение всегда выше фазного напряжения в трехфазной системе и можно выразить следующим образом:

L = √3 * Ф

Расчет фазного напряжения в трехфазных системах

Фазное напряжение в трехфазных системах является одним из ключевых параметров электрической системы. Для его расчета используются простые формулы, учитывающие соотношение между линейным и фазным напряжением. Фазное напряжение измеряется между одной из трех фаз и нулевым проводом (нейтралью) или между двумя фазами. <h3>Расчет фазного напряжения в однофазных системах</h3> В однофазных системах, где используется только одна фаза, фазное напряжение равно линейному напряжению, и их значения совпадают. Формула для расчета фазного напряжения в однофазной системе выглядит следующим образом: \[U_{ф} = U_L\]

Где:

• фUф​ — фазное напряжение.
• UL​ — линейное напряжение.

Расчет фазного напряжения в трехфазных системах

В трехфазных системах для расчета фазного напряжения используется следующая формула: \[U_{ф} = \frac{U_L}{\sqrt{3}}\]

Где:

• фUф​ — фазное напряжение между одной из фаз и нулевым проводом или между двумя фазами.
• UL​ — линейное напряжение между двумя фазами.

Эта формула учитывает, что в трехфазных системах линейное напряжение больше фазного напряжения на 33​ раза (приближенно 1.732). Таким образом, для пересчета линейного напряжения в фазное в трехфазных системах необходимо делить линейное напряжение на 33​.

Расчет фазного напряжения в трехфазных системах важен для определения напряжения, которое подается на потребителей и используется для правильного функционирования электрооборудования.

Преимущества использования трехфазного напряжения

Использование трехфазного напряжения обеспечивает более эффективную работу электрических машин и оборудования по сравнению с однофазным напряжением. Трехфазные системы позволяют использовать трехфазные двигатели, которые имеют более высокий КПД и обладают лучшей мощностью по сравнению с однофазными аналогами. Это особенно важно в промышленных сферах, где эффективность работы оборудования играет критическую роль.

Снижение потерь в транспортных сетях

Трехфазное напряжение позволяет снизить потери электроэнергии в транспортных сетях по сравнению с однофазными системами. Это связано с тем, что в трехфазных системах энергия переносится по трем проводам (фазам), что позволяет уменьшить силу тока и, следовательно, потери мощности в проводах. Это делает трехфазные системы более эффективными с точки зрения передачи электроэнергии на большие расстояния.

Поддержка больших нагрузок

Трехфазные системы способны поддерживать большие электрические нагрузки, что делает их идеальными для использования в промышленности, энергетике и других областях, где требуется большая мощность. Высокое напряжение и большие токи позволяют питать мощные оборудование и системы.

Симметрия и равномерность нагрузки

Трехфазные системы обладают симметрией, что означает равномерное распределение нагрузки между фазами. Это позволяет предотвращать перегрузки и неравномерное использование системы, что важно для обеспечения стабильности работы и предотвращения перегрузок.

Простота регулировки напряжения

Трехфазные системы позволяют более легко регулировать напряжение путем изменения соотношения между фазами. Это может быть полезно, например, при работе с электродвигателями, где изменение напряжения может контролировать скорость вращения.

Использование трехфазного напряжения обладает множеством преимуществ, особенно в промышленности и энергетике, где требуется высокая эффективность и надежность электрических систем.

Практическое применение линейного и фазного напряжения

Линейное и фазное напряжение широко используются в электроэнергетике для передачи и распределения электроэнергии. В трехфазных системах линейное напряжение используется для передачи энергии на большие расстояния через высоковольтные линии передач, а фазное напряжение используется в домашних и промышленных сетях для подачи энергии на потребители.

Линейное и фазное напряжение в промышленности

В промышленности линейное и фазное напряжение применяются для питания множества оборудования и машин, таких как электродвигатели, насосы, компрессоры и другие. Линейное напряжение позволяет передавать большую мощность на большие расстояния, а фазное напряжение обеспечивает эффективную работу трехфазных двигателей и систем автоматизации.

Применение в бытовых условиях

В бытовых условиях линейное и фазное напряжение используются для подачи электроэнергии в дома и квартиры. Фазное напряжение обычно используется для подключения электродвигателей в бытовой технике, такой как стиральные машины и кондиционеры, в то время как линейное напряжение применяется для основных электрических сетей.

Использование в электронике и телекоммуникациях

В электронике и телекоммуникациях линейное и фазное напряжение применяются для питания различных устройств и систем. Фазное напряжение может использоваться для питания систем передачи данных и обработки сигналов, а линейное напряжение — для работы с электронными компонентами и схемами.

Применение в электротехнике

В электротехнике линейное и фазное напряжение используются для расчетов и проектирования электрических систем, а также для оценки эффективности работы оборудования. Они помогают инженерам и электрикам правильно выбирать и устанавливать оборудование в соответствии с требованиями и нормами безопасности.

Линейное и фазное напряжение играют ключевую роль в современных электрических системах и находят применение во многих сферах, от энергетики и промышленности до бытовых и электронных устройств.

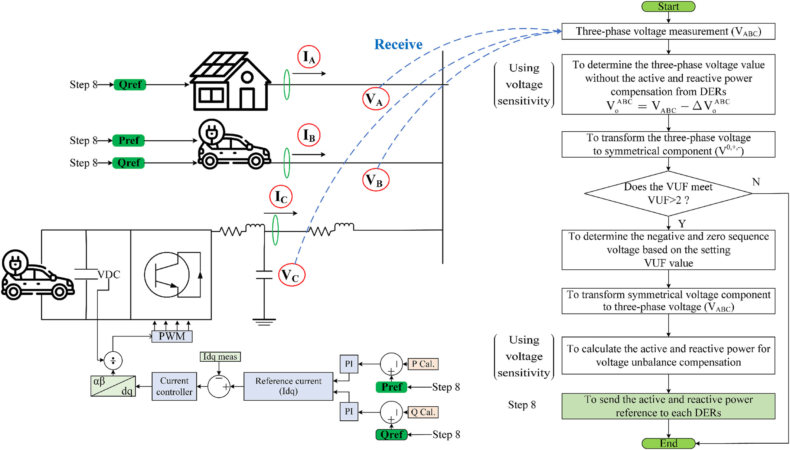

Важность сбалансированных фазных напряжений

Важность сбалансированных фазных напряжений в трехфазной системе электроснабжения можно представить следующим образом:

Роль линейного и фазного напряжения в электродвигателях

Линейное и фазное напряжение играют важную роль в работе электродвигателей, которые являются одними из самых распространенных устройств в электротехнике и промышленности. Они влияют на эффективность и производительность электродвигателей.

Линейное напряжение

Линейное напряжение (также известное как фазное напряжение) применяется для питания трехфазных электродвигателей. Эти двигатели имеют три обмотки (фазы), которые подключаются к трехфазной сети. Линейное напряжение обеспечивает силовую часть электродвигателя и вращение его якоря.

Фазное напряжение

Фазное напряжение представляет собой напряжение между одной из фаз и нулем в трехфазной системе. Оно используется для питания контрольной и регулирующей части электродвигателя, таких как обмотки статора и системы управления. Фазное напряжение также может использоваться для обеспечения обмоток намагничивания двигателя.

Роль линейного и фазного напряжения

• Линейное напряжение обеспечивает момент вращения и создает крутящий момент, который приводит в движение вал электродвигателя. Оно играет ключевую роль в механической работе двигателя, вращая вал и выполняя механическую работу, например, вращение вентилятора или насоса.
• Фазное напряжение управляет обмотками статора и определяет скорость и направление вращения электродвигателя. Путем изменения фазного напряжения можно контролировать скорость вращения и реверс двигателя. Оно также позволяет обеспечить эффективную работу системы автоматизации и контроля.

Вместе линейное и фазное напряжение обеспечивают полную функциональность и производительность электродвигателя. Их правильное сочетание и управление позволяют достичь оптимальной работы двигателя в различных приложениях, что важно для эффективности и надежности процессов в промышленности и других сферах.

Стабилизация линейного и фазного напряжения

Стабилизация линейного и фазного напряжения играет важную роль в обеспечении надежной работы электрооборудования и электроники. В неконтролируемых условиях изменение напряжения может вызвать сбои в работе устройств и даже повреждение оборудования.

Стабилизация линейного напряжения

Для стабилизации линейного напряжения часто используются автотрансформаторы и стабилизаторы напряжения. Они способны поддерживать постоянное значение напряжения на выходе независимо от изменений входного напряжения.

Стабилизация фазного напряжения

Фазное напряжение в трехфазных системах также требует стабилизации. Это важно для правильной работы трехфазных электродвигателей и другого промышленного оборудования. Стабилизаторы фазного напряжения обеспечивают постоянные значения напряжения на всех трех фазах.

Защита от перенапряжения и недонапряжения

Стабилизация напряжения также служит защитой от перенапряжения и недонапряжения, которые могут повредить оборудование. Стабилизаторы могут автоматически реагировать на изменения напряжения и поддерживать его в заданных пределах.

Повышение эффективности работы оборудования

Стабилизация напряжения позволяет улучшить эффективность работы оборудования и уменьшить расход электроэнергии. Устройства, работающие при стабильных напряжениях, обычно имеют более высокую производительность и долгий срок службы.

Стабилизация линейного и фазного напряжения является важной частью электроэнергетической системы и обеспечивает надежность и безопасность работы оборудования в различных сферах, от промышленности до бытовых условий.

Проблемы и сбои, связанные с напряжением

Перенапряжение в электрической сети может вызвать серьезные проблемы, такие как выход из строя электроники и электрооборудования. Это часто происходит из-за молнии или скачков напряжения в сети. Для защиты от перенапряжения используются стабилизаторы и сетевые фильтры.

Недонапряжение

Недонапряжение, или снижение напряжения ниже нормы, может привести к нестабильной работе оборудования и отключению устройств. Это часто наблюдается в периоды пикового потребления электроэнергии. Для решения этой проблемы используются стабилизаторы напряжения.

Скачки напряжения

Скачки напряжения — это кратковременные изменения напряжения, которые могут повредить чувствительное оборудование, такое как компьютеры и серверы. Для сглаживания скачков напряжения используются устройства, такие как инверторы и стабилизаторы.

Шум и помехи

Электрическая сеть может генерировать электромагнитные помехи и шум, которые влияют на работу электроники. Это может привести к сбоям в работе сигнальных устройств и искажению данных. Для фильтрации помех используются специальные сетевые фильтры и сургутные защитные устройства.

Неустойчивое напряжение

Неустойчивое напряжение, которое постоянно колеблется, может привести к повреждению оборудования и снижению производительности. Это особенно важно для промышленных предприятий, где даже небольшие сбои в электроснабжении могут стоить дорого. Для стабилизации напряжения применяются автоматические регуляторы и стабилизаторы.

Короткое замыкание

Короткое замыкание может произойти из-за механических повреждений проводов или неисправности оборудования. Это может вызвать перегрузку сети и отключение электропитания. Для предотвращения коротких замыканий необходимо регулярно проверять состояние электрооборудования и проводить техническое обслуживание.

Проблемы и сбои, связанные с напряжением, могут иметь серьезные последствия для электроники и оборудования. Для обеспечения стабильности и надежности электропитания необходимо использовать специализированные устройства и системы контроля напряжения в электрической сети.

Компенсация реактивной мощности в сетях с фазным напряжением

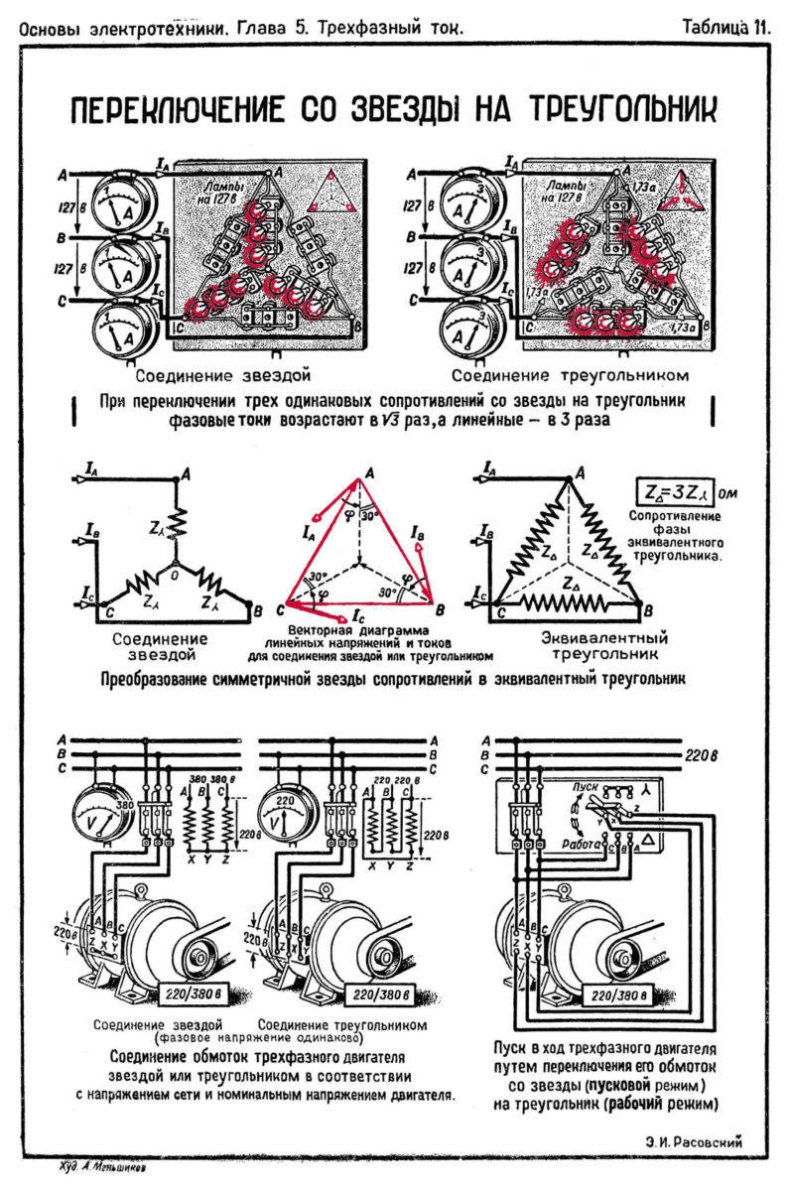

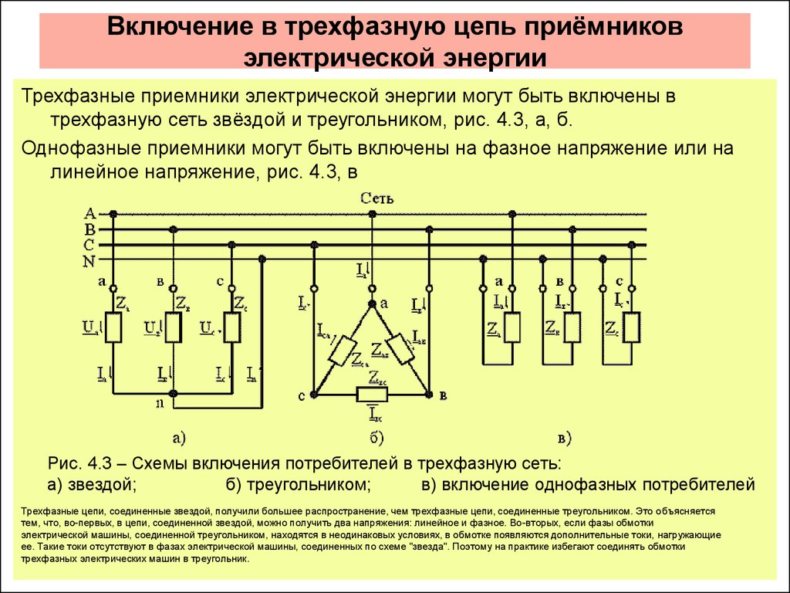

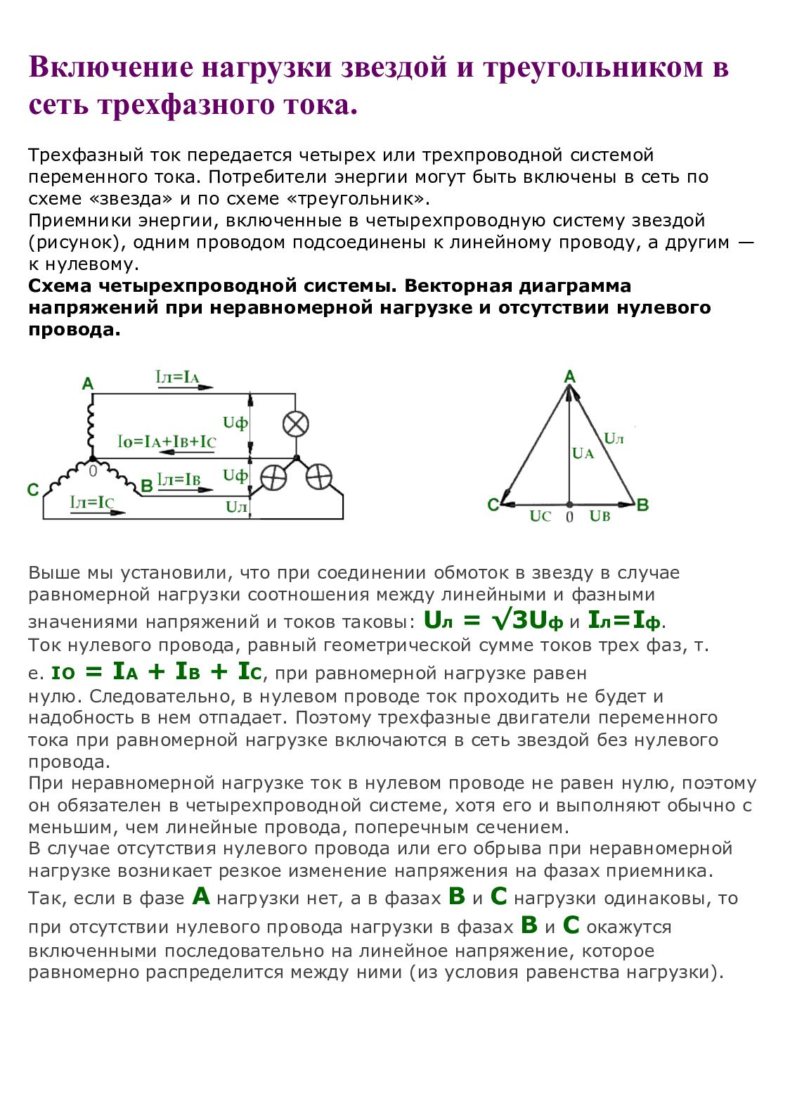

Схемы и формулы линейного и фазного напряжения
