Делитель напряжения на резисторах — принцип работы, схемы и формулы для расчета напряжения на резисторах

Делитель напряжения на резисторах — это электрическая схема, используемая для разделения напряжения между двумя или более точками в электрической цепи. Он обычно состоит из двух резисторов, соединенных последовательно между источником напряжения и землей или другой точкой с меньшим потенциалом.

Резисторы в делителе напряжения могут иметь различные значения сопротивления, что позволяет установить желаемое отношение напряжений между выходными точками. Одна точка выхода находится между резисторами, а другая точка на конце второго резистора. Напряжение между этими точками определяется в соответствии с законом деления напряжения, который утверждает, что напряжение на любом резисторе пропорционально его сопротивлению по отношению к общему сопротивлению цепи.

Делители напряжения на резисторах широко применяются в электронике для создания определенных напряжений, регулирования яркости, установки точек опорного напряжения в схемах с датчиками и многих других приложениях, где необходимо управлять напряжением.

Основы делителя напряжения на резисторах

Делитель напряжения на резисторах — это электрическая цепь, которая используется для деления входного напряжения между двумя точками в цепи. Этот метод часто используется в электронике для получения желаемого значения напряжения. Делитель напряжения работает на основе пропорционального распределения напряжения в соответствии с соотношением сопротивлений резисторов.

Принцип работы делителя напряжения на резисторах основан на законе Ома $V=IR$, где $V$ — напряжение, $I$ — ток и $R$ — сопротивление.

Формула для расчета делителя напряжения по резисторам:

вых=вх×Vвых​=Vвх​×R1​+R2​R2​​

где:

• выхVвых​ — выходное напряжение
• вхVвх​ — входное напряжение
• 1R1​ и 2R2​ — значения сопротивлений резисторов в делителе

Для создания делителя напряжения на резисторах необходимо выбрать значения резисторов так, чтобы получить требуемое выходное напряжение. Обычно, при использовании делителя напряжения, один резистор подключается между входным напряжением и точкой деления, а другой — между точкой деления и землей (или другим опорным напряжением).

Этот метод широко используется в различных электронных схемах, таких как установка опорного напряжения для электронных компонентов, регулирование яркости светодиодов, измерение напряжения и многое другое. При проектировании делителя напряжения важно учитывать потери напряжения из-за входного сопротивления устройства, к которому подключается делитель, чтобы обеспечить точность и надежность работы схемы.

Роли резисторов в делителе напряжения

Математический анализ делителя напряжения

Делитель напряжения — это электрическая схема, используемая для разделения напряжения на различные сопротивления в электрической цепи. По закону Ома, напряжение на элементе цепи пропорционально его сопротивлению.

Математический анализ делителя напряжения

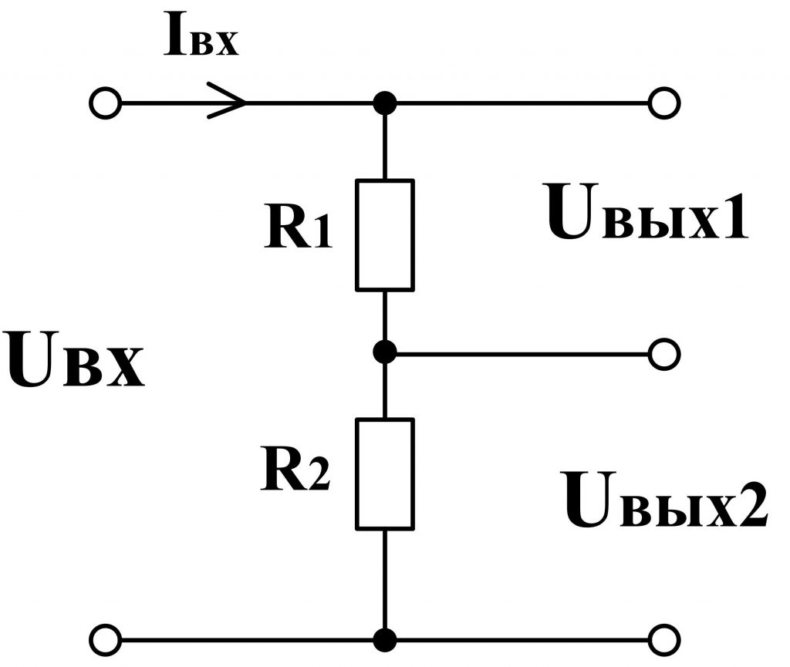

Для расчета делителя напряжения используется пропорциональность напряжений к отношению сопротивлений в схеме. Допустим, есть два резистора \( R_1 \) и \( R_2 \), подключенные последовательно к источнику напряжения \( V_{\text{вх}} \). Тогда напряжение \( V_{\text{вых}} \) на резисторе \( R_2 \) можно рассчитать по формуле:
вых=вх×21+2Vвых=Vвх×R1+R2​

Применение в электронике

Делители напряжения широко применяются в электронике для создания точных напряжений из более высоких источников, контроля яркости светодиодов, установки рабочих точек усилителей и других цепей. Математический анализ делителя напряжения позволяет инженерам эффективно проектировать и использовать подходящие значения сопротивлений для получения нужных значений напряжения в электрических схемах.

Формула делителя напряжения с резисторами

Формула делителя напряжения используется для расчета выходного напряжения в электрической цепи с несколькими последовательно подключенными резисторами. Этот метод позволяет определить напряжение на одном из резисторов при известном входном напряжении и значениях всех резисторов в цепи.

Формула для двух резисторов

Для двух резисторов \( R_1 \) и \( R_2 \) в делителе напряжения формула выглядит следующим образом:

вых=вх×21+2Vвых​=Vвх​×R1​+R2​R2​​

Здесь выхVвых​ — выходное напряжение, вхVвх​ — входное напряжение.

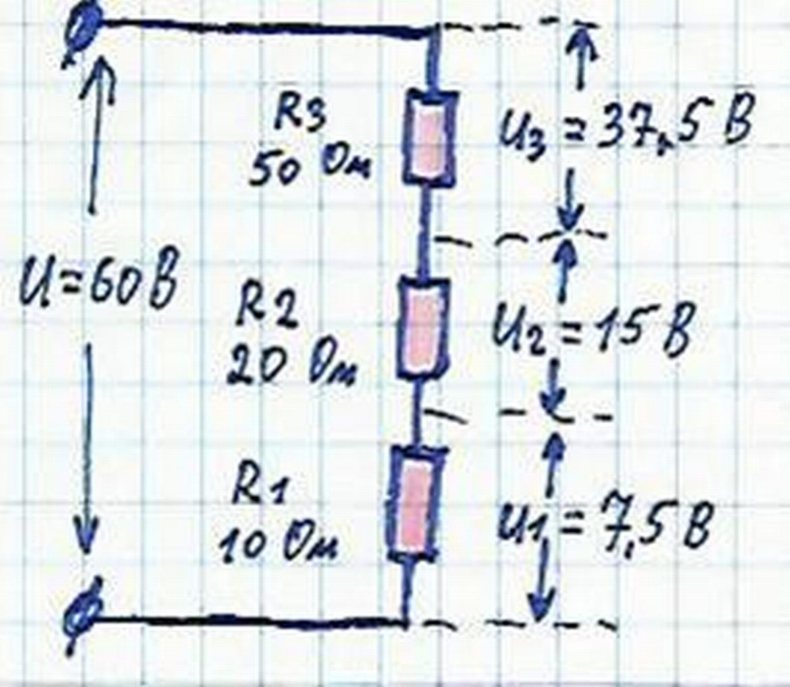

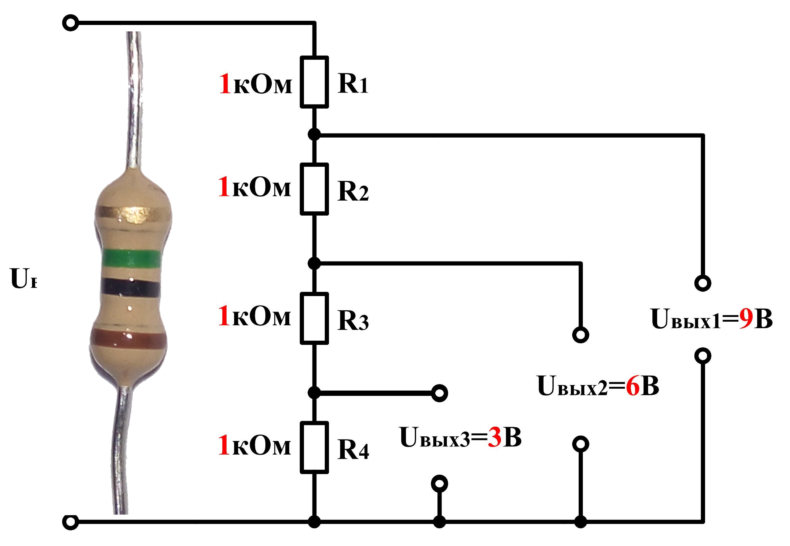

Общий случай для n резисторов

Для случая, когда в цепи присутствует n резисторов, формула для определения выходного напряжения на одном из резисторов выражается следующим образом:

вых=вх×выбранного всех резисторовVвых​=Vвх​×Rвсех резисторов​Rвыбранного

​​

где выбранногоRвыбранного​ — сопротивление выбранного резистора, всех резисторовRвсех резисторов​ — общее сопротивление всей цепи.

Формула делителя напряжения является важным инструментом при проектировании электрических цепей и позволяет эффективно управлять и предсказывать значения напряжения в электронных устройствах.

Зависимость выходного напряжения от сопротивлений

Выходное напряжение в делителе напряжения зависит от соотношения сопротивлений в цепи. Чем больше отношение второго резистора к общему сопротивлению (сумма всех резисторов), тем ближе выходное напряжение к входному.

Изменение выходного напряжения

При увеличении значения второго резистора (или уменьшении суммарного сопротивления цепи) выходное напряжение также увеличивается. Напротив, увеличение сопротивления первого резистора (или уменьшение общего сопротивления) приведет к уменьшению выходного напряжения.

Влияние на проектирование

Знание зависимости выходного напряжения от соотношения сопротивлений в делителе напряжения критически важно при проектировании электронных схем. Подбор оптимальных значений сопротивлений позволяет точно управлять и регулировать выходное напряжение, что имеет большое значение для работы электронных устройств и систем.

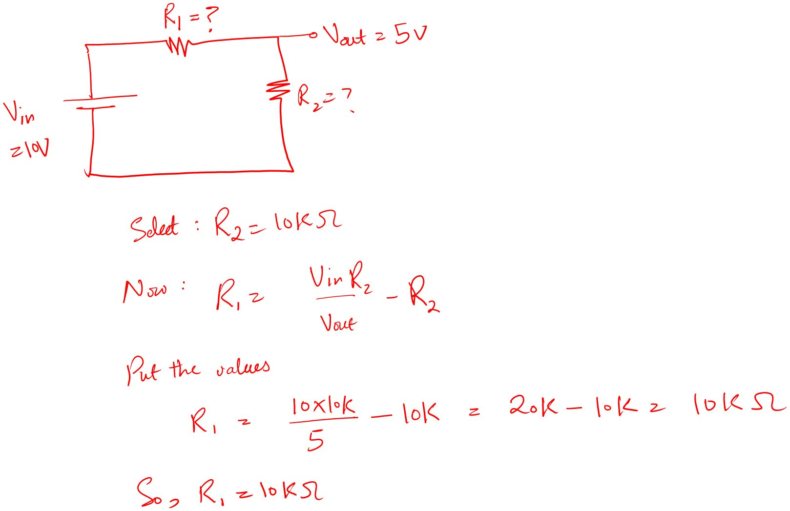

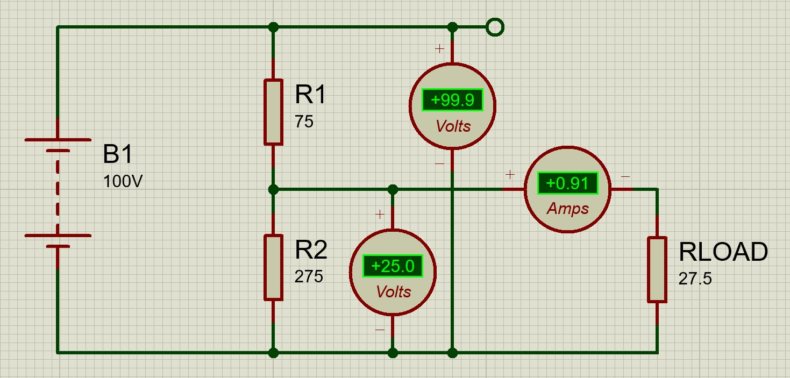

Расчет выходного напряжения на примере

Этот пример таблицы демонстрирует значения входного напряжения (Vвх), сопротивлений резисторов.

Делитель напряжения в электронных схемах

Делитель напряжения является ключевым элементом в электронике. Эта электрическая схема позволяет получить желаемое значение выходного напряжения путем разделения входного напряжения на различные сопротивления.

Применение в электронике

Используется для создания точно определенных значений напряжения для питания различных компонентов в электронных схемах. Они могут быть использованы для подачи напряжения на операционные усилители, индикаторы, или другие компоненты, где требуется определенное напряжение.

Виды делителей напряжения

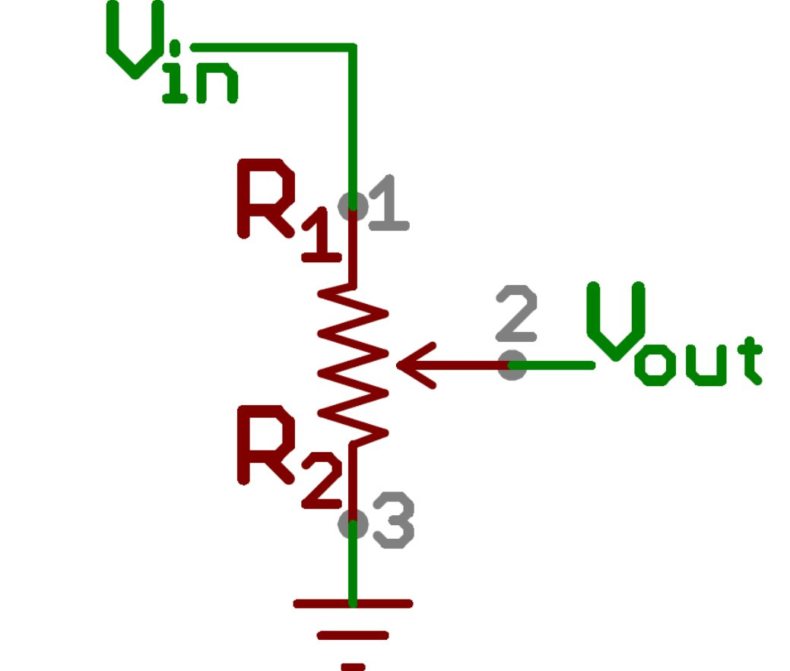

Существует несколько видов делителей напряжения, основных из которых два: делитель напряжения с фиксированными сопротивлениями и делитель с переменным резистором. Первый использует фиксированные значения сопротивлений, второй — позволяет изменять сопротивление для регулировки выходного напряжения.

Применение делителя напряжения в измерениях

Делители напряжения широко используются в измерительных приборах и системах для создания точного и стабильного источника напряжения для измерений. Это позволяет измерять значения величин, используя датчики или приборы, которые требуют определенного напряжения для работы.

Электронные вольтметры и измерительные мосты

Вольтметры, особенно те, что измеряют высокие значения напряжения, часто используют делители напряжения для измерения напряжения сигнала без его снижения до уровней, которые могли бы повредить измерительное устройство. Также они применяются в измерительных мостах для сопоставления и измерения неизвестных значений сопротивления или других электрических характеристик.

Калибровка и тестирование

В технике калибровки и тестирования делители напряжения используются для создания известных значений напряжения, которые затем сравниваются с измеренными значениями в тестируемых системах. Это помогает убедиться в точности и надежности работы электронных устройств.

Потеря мощности в делителе напряжения

При использовании делителя напряжения происходят потери мощности из-за сопротивлений в цепи. По закону Ома, при прохождении тока через сопротивление возникает падение напряжения, и часть энергии преобразуется в тепло, вызывая потери мощности.

Определение потери мощности

Потери мощности в делителе напряжения можно рассчитать с помощью формулы: \(P = \frac{V^2}{R}\), где \(P\) — потери мощности, \(V\) — напряжение, \(R\) — сопротивление.

Минимизация потерь

Для минимизации потерь мощности в делителе напряжения используются резисторы с высокими значениями сопротивления, чтобы ток через цепь был минимальным. Использование резисторов с меньшими токовыми нагрузками также позволяет уменьшить потери. Кроме того, выбор материалов резисторов с более низкими температурными коэффициентами сопротивления помогает снизить потери из-за тепловых эффектов.

Разные виды делителей напряжения

Этот пример таблицы описывает различные типы делителей напряжения, их описание и область применения в электронике.

Делитель напряжения на переменном токе

Делитель напряжения на переменном токе работает аналогично делителю на постоянном токе, разделяя переменное напряжение на различные сопротивления в цепи. Однако, при работе с переменным током учитываются фазовые сдвиги и влияние импеданса на разные частоты.

Учет переменной частоты

При использовании переменного тока необходимо учитывать реактивное сопротивление компонентов цепи, которое зависит от частоты сигнала. Это важно для точного расчета выходного напряжения и минимизации влияния реактивных элементов на работу делителя.

Применение в электронике

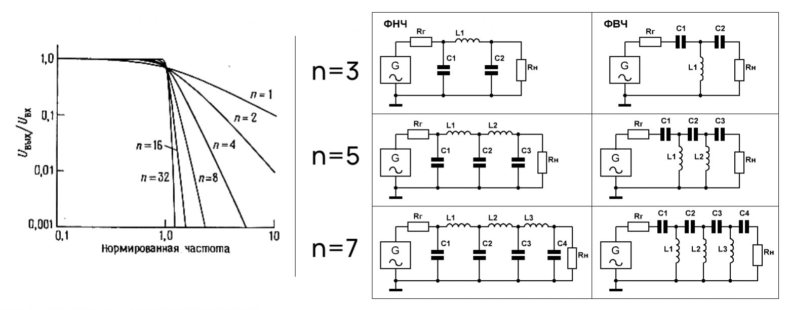

Делители напряжения на переменном токе широко используются в различных электронных устройствах, таких как фильтры для разделения частот, регуляторы напряжения, а также в различных измерительных устройствах, где необходимо точно управлять значениями напряжения переменного тока.

Пределы применения делителей напряжения

Делители напряжения широко применяются в электронике для создания стабильных напряжений, установки рабочих точек усилителей, подачи напряжения на определенные компоненты и для регулировки яркости в светодиодах и дисплеях.

Измерительные приборы

Используются в измерительных приборах, таких как вольтметры и осциллографы, для измерения различных значений напряжения сигнала, позволяя точно и безопасно получать информацию об электрических параметрах.

Электроэнергетика

Применяются в электроэнергетике для измерения напряжения в различных частях электрических сетей и для создания точных входных значений для различных электронных устройств, обеспечивая их надлежащее функционирование.

Точность и погрешности в делителе напряжения

Точность делителя напряжения зависит от того, насколько точно резисторы имеют заявленные значения сопротивления. Чем более точные значения резисторов, тем выше точность делителя.

Погрешности

Погрешности могут возникать из-за технических особенностей резисторов, изменения их характеристик во времени, температурных колебаний, влияния внешних электромагнитных полей или из-за дополнительных компонентов в цепи.

Уменьшение погрешностей

Для уменьшения погрешностей, могут использоваться более точные резисторы с меньшими температурными коэффициентами изменения сопротивления, проведение калибровки делителя или использование компенсационных схем. Также важно обеспечить стабильные условия работы для минимизации внешних воздействий.

Коммерчески доступные резисторы для делителей

Пленочные резисторы предоставляют широкий выбор значений сопротивлений с высокой точностью и надежностью. Они обладают стабильными характеристиками и имеют низкий температурный коэффициент изменения сопротивления.

Металлопленочные резисторы

Эти резисторы характеризуются высокой точностью, низким шумом и имеют хорошие тепловые характеристики. Их преимущества включают надежность и стабильность значения сопротивления.

Специализированные резисторы для точных приложений

Для особых требований к точности, существуют специализированные резисторы, например, тонкопленочные или тонкопленочные с высоким разрешением, которые могут обеспечить крайне высокую точность и стабильность значений. Такие резисторы могут быть дороже и применяются в более требовательных электронных схемах.

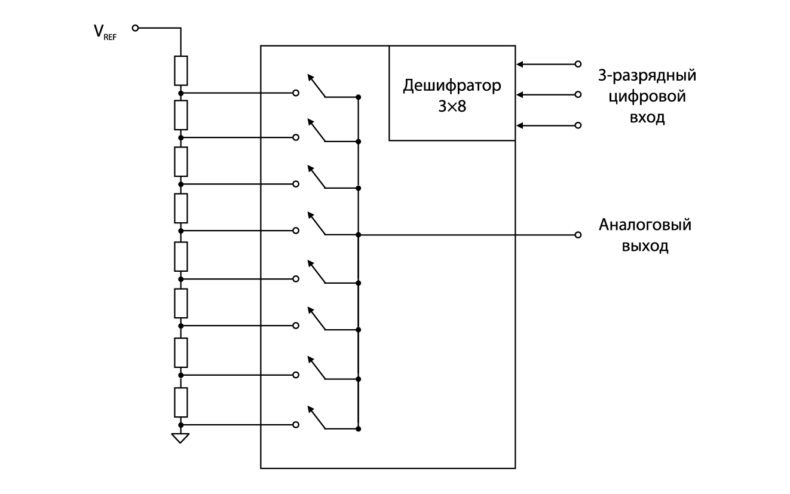

Аналоговые и цифровые делители напряжения

Этот пример таблицы представляет различия между аналоговыми и цифровыми делителями напряжения, их описание и область применения в электронике.

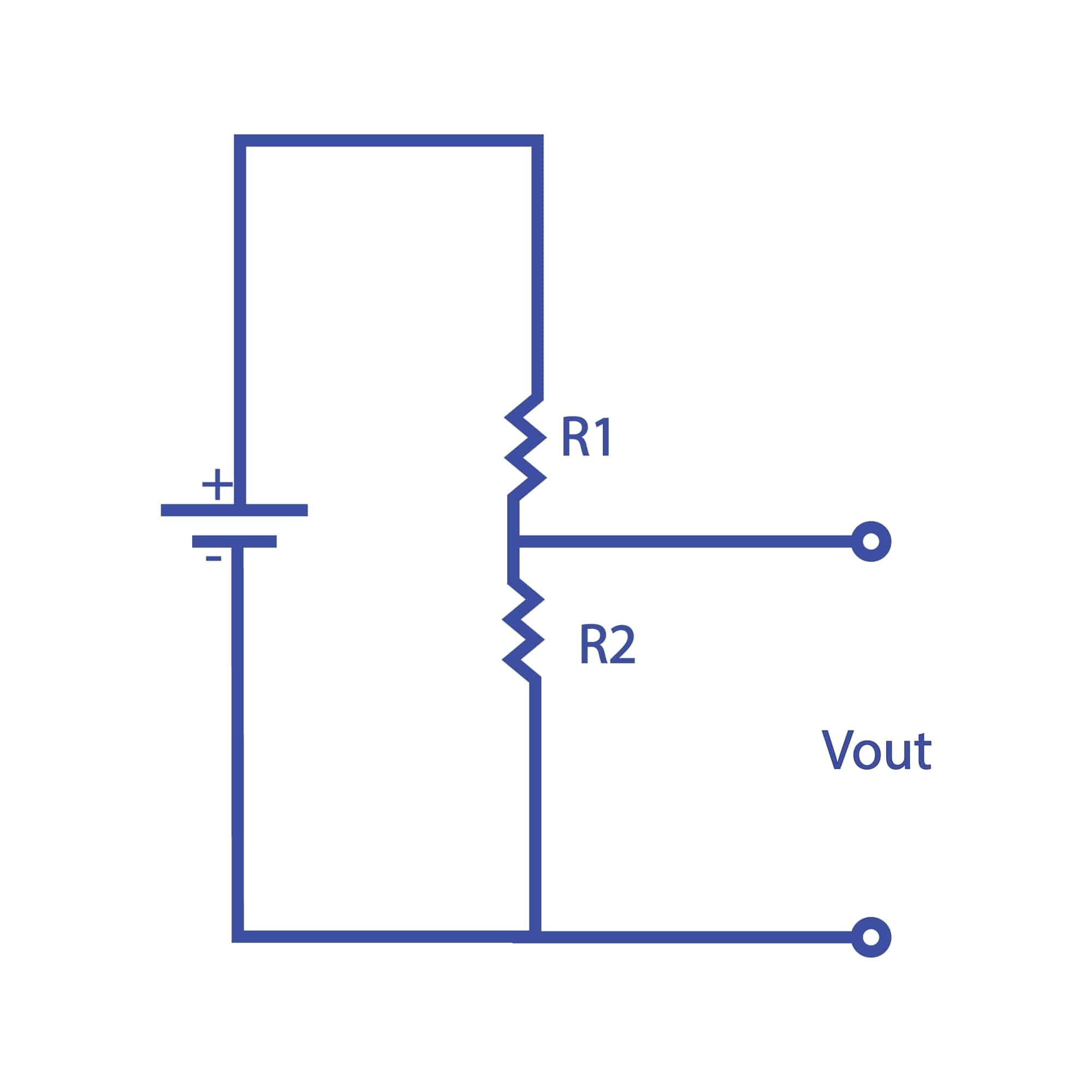

Схемы делителя напряжения на резисторах
