Емкость конденсатора — напряжение, энергия, заряд и формула и емкость конденсатора переменного тока

Емкость конденсатора — это один из ключевых параметров этого электронного компонента, который играет важную роль в мире электроники и электротехники. Конденсаторы используются для хранения и передачи электрической энергии, а их емкость определяет способность конденсатора сохранять заряд. Этот параметр имеет фундаментальное значение при разработке и проектировании электрических цепей и устройств.

Емкость конденсатора измеряется в фарадах (F) и может варьироваться от микрофарад (микроФ) до фарад и даже более высоких значений. Большая емкость означает, что конденсатор способен накопить больший заряд, что может быть полезно в различных приложениях, от фильтрации сигналов до хранения энергии. В данной статье мы подробно рассмотрим, что такое емкость конденсатора, как она измеряется, и какие роли она играет в электронике и электротехнике.

Основные принципы емкости конденсатора

Физическое представление емкости конденсатора

Конденсаторы представляют собой устройства, способные накапливать электрический заряд, и они широко применяются в электронике для различных целей. Емкость конденсатора измеряется в фарадах (F) или их подразделениях, таких как микрофарады (µF) или пикофарады (pF), в зависимости от типа конденсатора и его размеров.

Единицы измерения емкости конденсатора

Фарад (F) — это основная единица измерения емкости конденсатора в системе Международных единиц (СИ). Один фарад равен емкости, которая хранит один кулон заряда при одном вольте напряжения.

Микрофарад (µF)

Микрофарад (µF) — это подразделение фарада, равное одной миллионной (10^(-6)) части фарада. Эта единица измерения обычно используется для обозначения малых емкостей, таких как в конденсаторах для фильтрации или в электронных схемах.

Пикофарад (pF)

Пикофарад (pF) — это еще более маленькая единица измерения емкости, равная одной триллионной (10^(-12)) части фарада. Она используется для измерения микросхем, высокочастотных радиокомпонентов и других малых емкостей в электронике.

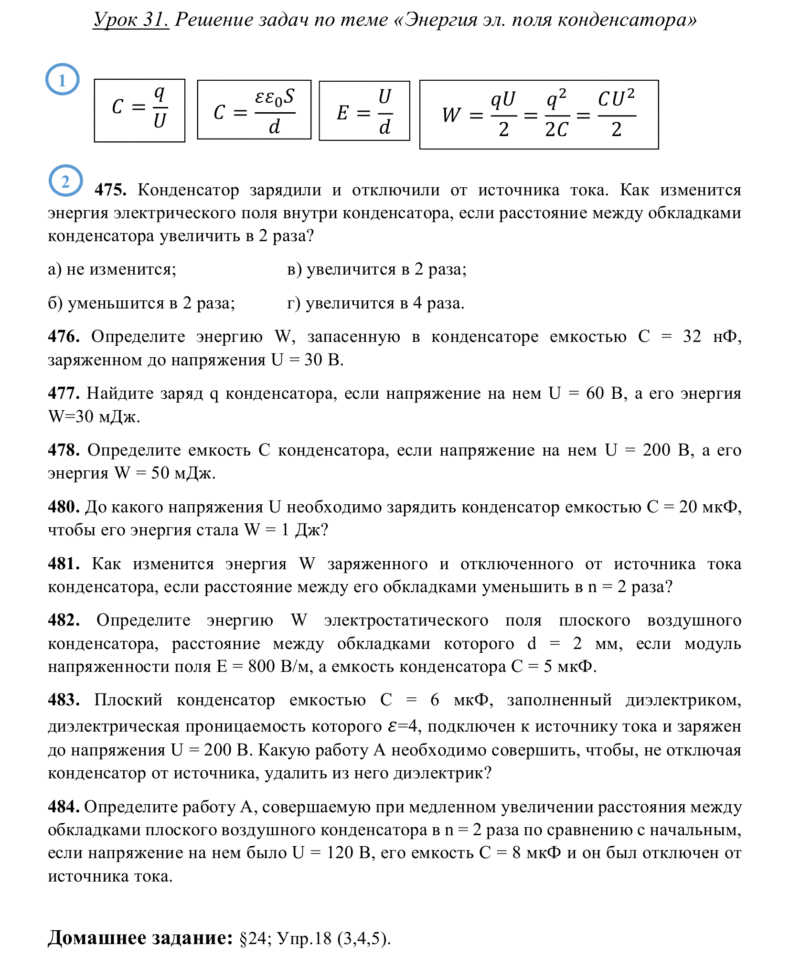

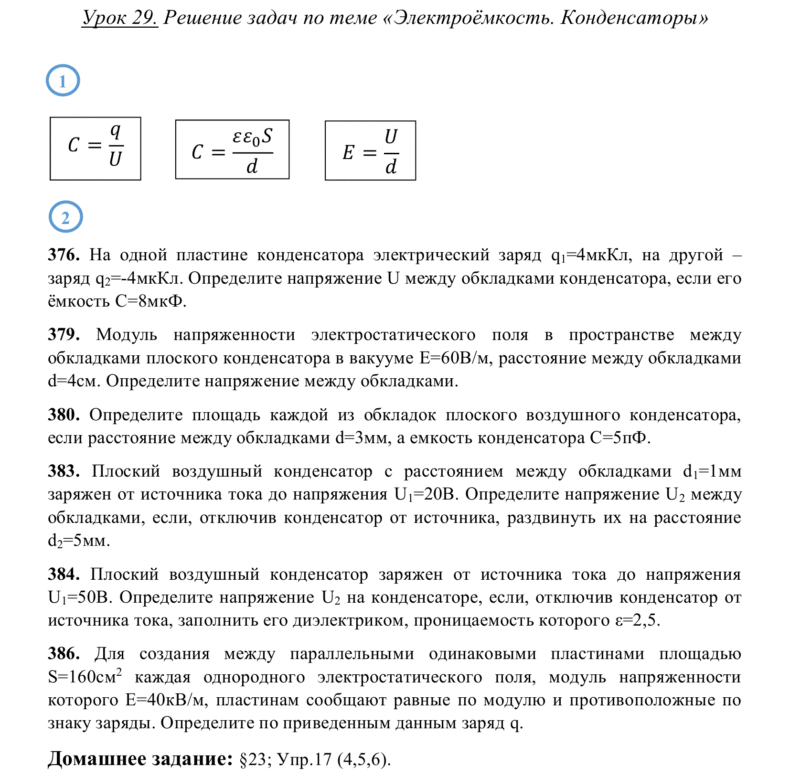

Формулы расчета емкости конденсатора

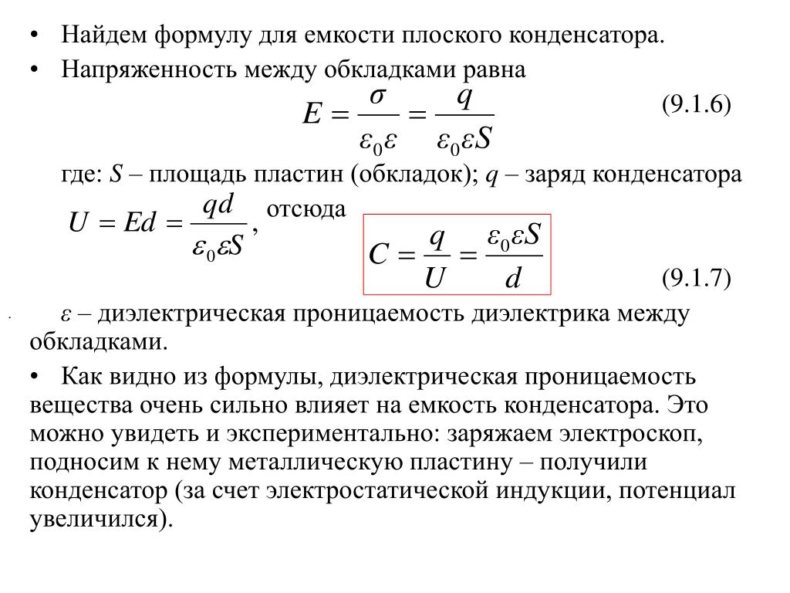

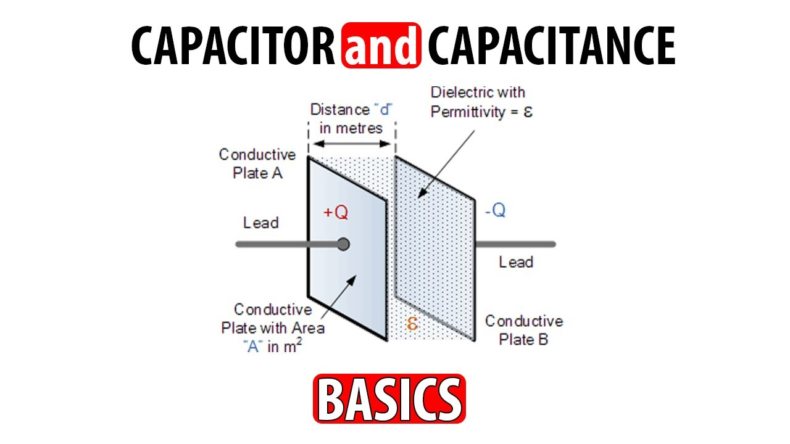

Емкость конденсатора (C) может быть рассчитана с использованием формулы C = еS/d, где:

• C — емкость конденсатора (в фарадах, F).
• е — диэлектрическая проницаемость среды между пластинами конденсатора.
• S — площадь одной из пластин (в квадратных метрах, м²).
• d — расстояние между пластинами (в метрах, м).

Емкость конденсатора в зависимости от заряда и напряжения (C = Q/V)

Емкость конденсатора также может быть выражена как отношение заряда (Q), хранимого на его пластинах, к напряжению (V) между этими пластинами. Формула C = Q/V показывает, что чем больше заряд конденсатора, тем больше его емкость, а чем выше напряжение, тем меньше емкость.

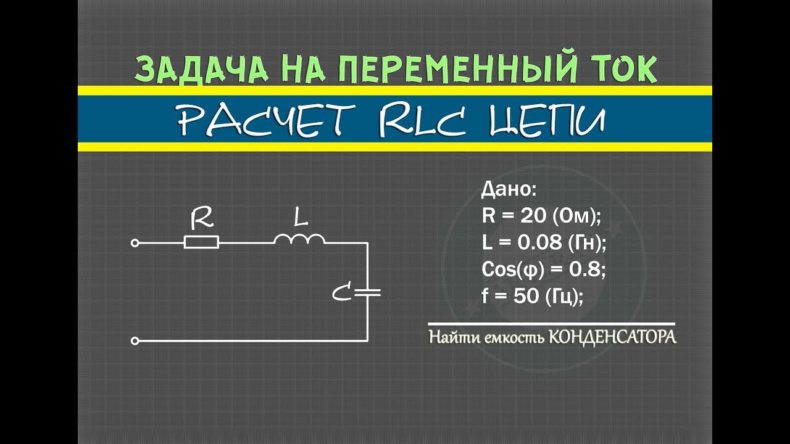

Емкость конденсатора в цепи (C = 1 / (2πfXС))

Емкость конденсатора (C) в электрической цепи может быть определена с использованием формулы C = 1 / (2πfXС), где:

• C — емкость конденсатора (в фарадах, F).
• π — математическая константа «пи» (приближенно равная 3,14159).
• f — частота сигнала (в герцах, Гц).
• XС — реактивное сопротивление конденсатора (в омах, Ω).

Эта формула позволяет определить, как конденсатор реагирует на переменный ток в цепи при определенной частоте.

Влияние диэлектрика на емкость конденсатора

Диэлектрик — это изоляционный материал, который разделяет две пластины конденсатора и предотвращает прямое электрическое соединение между ними. Диэлектрик может быть выполнен из различных материалов, таких как воздух, бумага, пластик, стекло, керамика и другие.

Влияние диэлектрика на емкость

Тип диэлектрика существенно влияет на емкость конденсатора. Емкость (C) прямо пропорциональна диэлектрической проницаемости (ε) материала диэлектрика и обратно пропорциональна расстоянию (d) между пластинами конденсатора. Математически это выражается как C = ε * (S / d), где S — площадь пластин.

Увеличение емкости с помощью диэлектрика

Использование диэлектрика в конденсаторе позволяет увеличить его емкость при том же размере пластин и расстоянии между ними. Материал диэлектрика с более высокой диэлектрической проницаемостью обеспечивает большую емкость. Это полезно при создании конденсаторов с высокой емкостью, не увеличивая их физические размеры.

Практические применения емкости конденсатора

Емкость конденсатора позволяет хранить электрическую энергию и выдавать ее при необходимости. Это находит практическое применение в устройствах, требующих быстрое и кратковременное обеспечение мощности, таких как фотоаппараты, вспышки, электронные зажигалки и электроника автомобилей.

Фильтрация сигналов

Конденсаторы используются для фильтрации сигналов в электронных цепях. Они могут удалять постоянные составляющие сигнала, пропускать переменные составляющие и подавлять шумы. Это важно в аудио- и видеоаппаратуре, а также в радиосвязи и телекоммуникациях.

Поддержание времени и часов в компьютерах

Конденсаторы также используются для поддержания времени и часов в компьютерах и других устройствах. Они сохраняют заряд даже при отключении питания, что позволяет устройству не терять данные и корректно отображать время после включения.

Линейные и нелинейные характеристики емкости конденсатора

Эта таблица предоставляет обзор линейных и нелинейных характеристик емкости конденсатора, включая их зависимость от напряжения, частоты и температурной стабильности.

Параметры, влияющие на емкость конденсатора

Площадь пластин конденсатора прямо влияет на его емкость. Чем больше площадь пластин, тем большую емкость можно получить. Это объясняется тем, что большая площадь пластин позволяет разместить больше заряда, что, в свою очередь, увеличивает емкость конденсатора.

Расстояние между пластинами

Расстояние между пластинами конденсатора, также известное как диэлектрическое расстояние, обратно пропорционально его емкости. Чем меньше это расстояние, тем большую емкость можно достичь. Уменьшение диэлектрического расстояния увеличивает эффективность конденсатора.

Диэлектрическая проницаемость материала

Диэлектрическая проницаемость материала, разделяющего пластины конденсатора (диэлектрик), также сильно влияет на его емкость. Материалы с более высокой диэлектрической проницаемостью позволяют достичь большей емкости. Например, вакуум имеет высокую диэлектрическую проницаемость, что делает конденсаторы с вакуумным диэлектриком очень емкими.

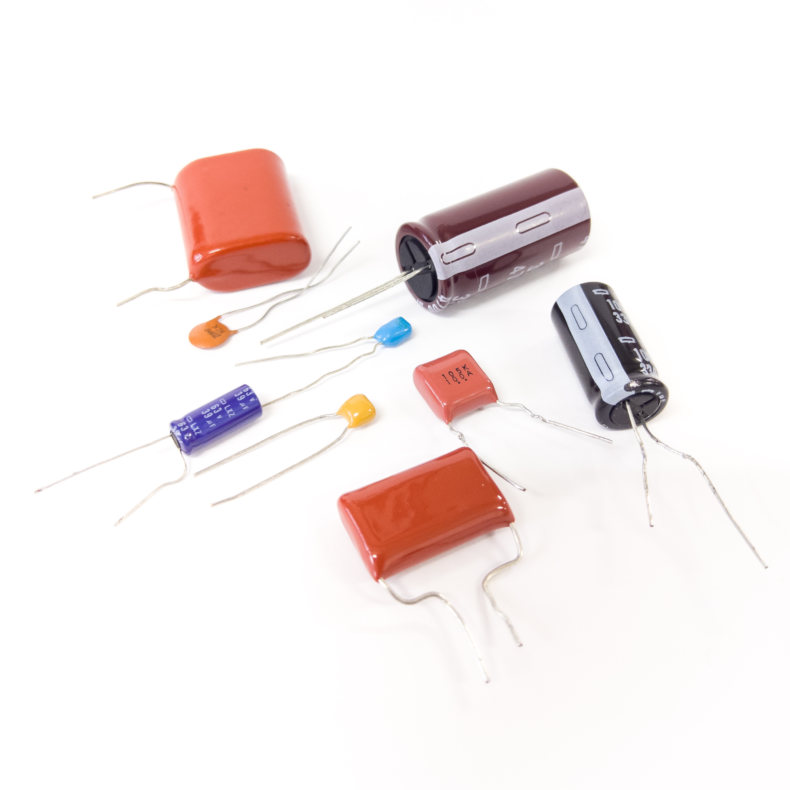

Типы конденсаторов и их емкость

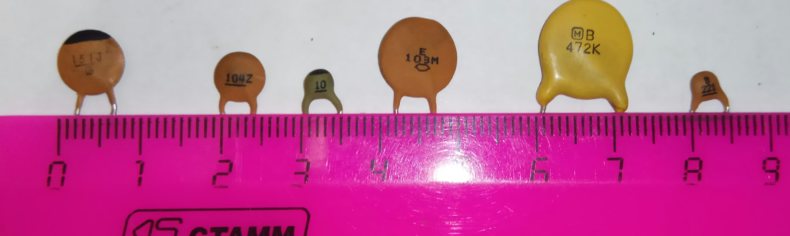

Керамические конденсаторы широко используются в электронике благодаря своей небольшой размерности и надежной работе. Они имеют емкость в диапазоне от пикофарадов (pF) до микрофарадов (µF). Эти конденсаторы часто применяются для фильтрации и стабилизации сигналов в радиоэлектронных схемах.

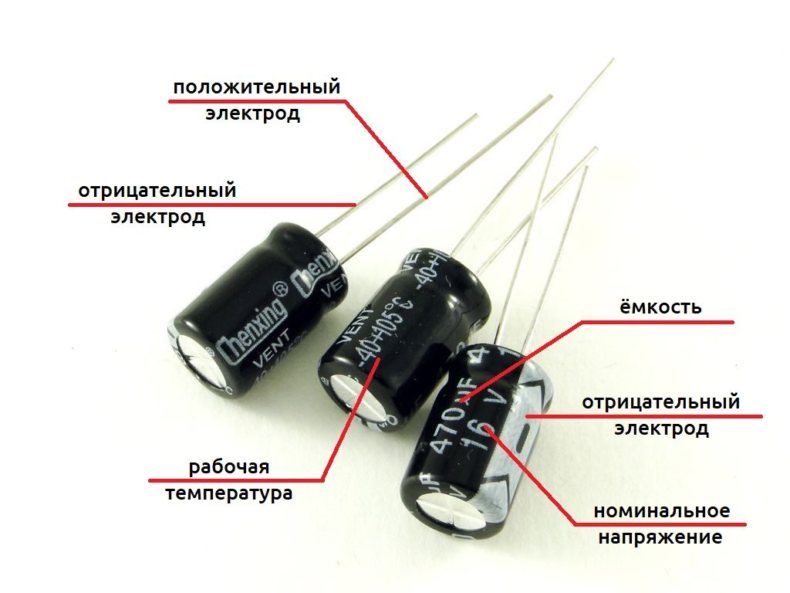

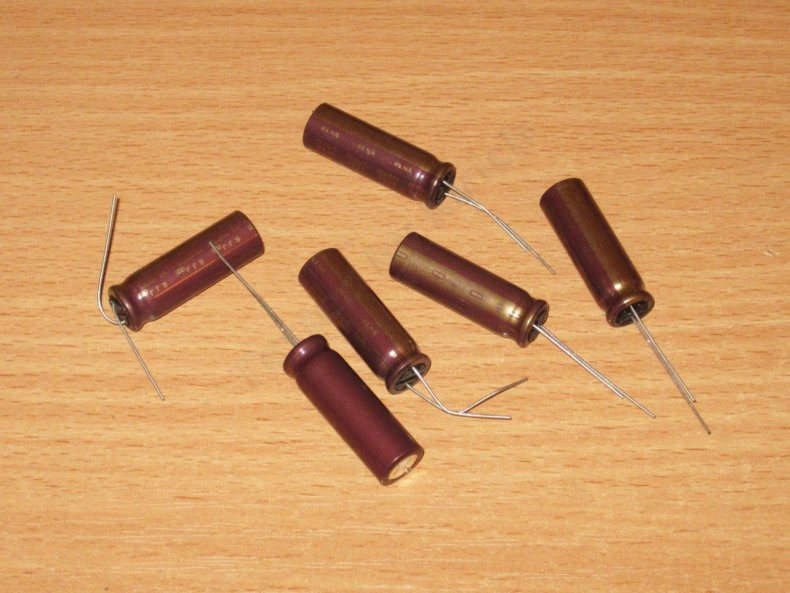

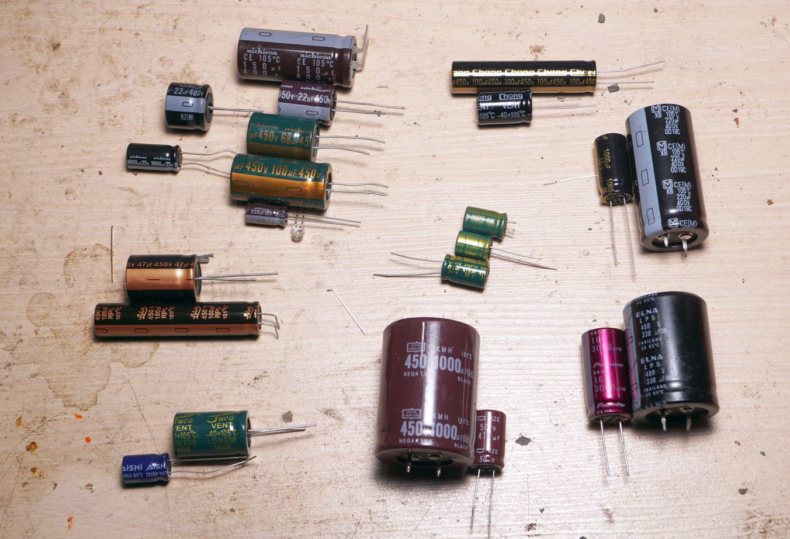

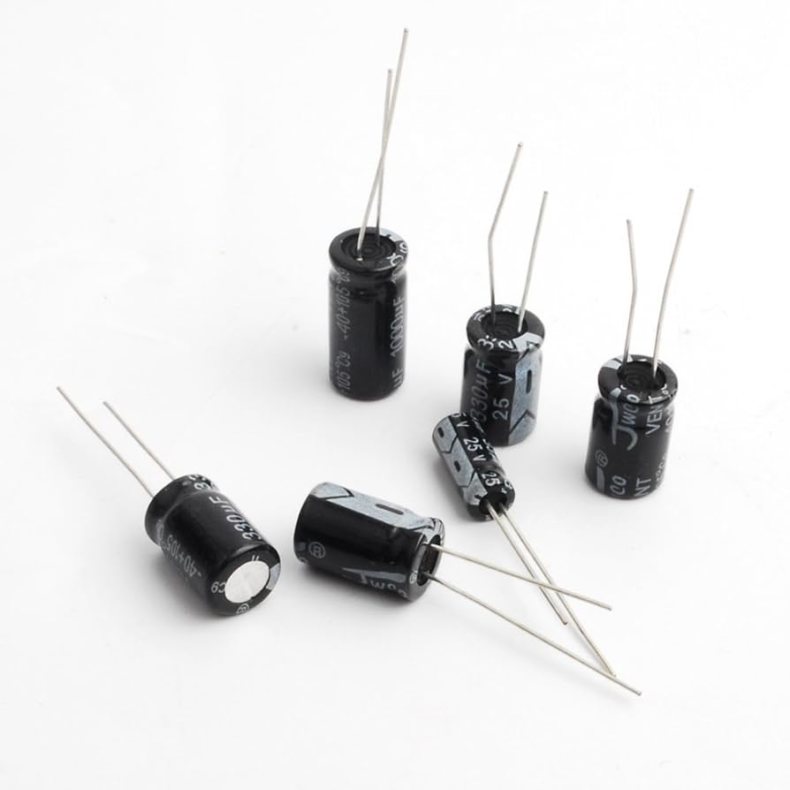

Электролитические конденсаторы

Электролитические конденсаторы предоставляют гораздо большие емкости, чем керамические. Их емкость может достигать нескольких тысяч микрофарад (µF) или даже больше. Эти конденсаторы используются в блоках питания и схемах, где требуется большая энергия хранения.

Танталовые конденсаторы

Танталовые конденсаторы имеют высокую емкость и характеризуются низкими искажениями сигнала. Они имеют емкость в диапазоне от микрофарадов (µF) до десятков микрофарад (µF). Танталовые конденсаторы часто применяются в аудио- и видеоаппаратуре для улучшения качества звука и изображения.

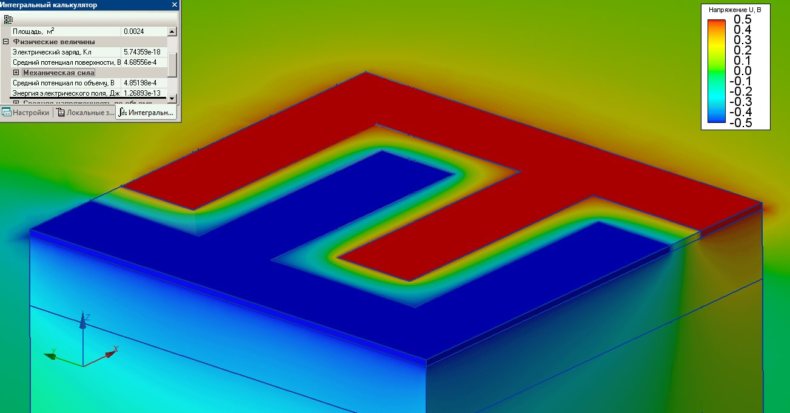

Эффекты паразитной емкости конденсатора

Паразитная емкость конденсатора — это неинтенциональная емкость между его пластинами и окружающими проводами и структурами. Эта паразитная емкость может создавать дополнительные пути для тока, что снижает эффективную емкость конденсатора и может привести к неправильной работе в схемах.

Искажение сигналов

Паразитная емкость может вызвать искажение сигналов, проходящих через конденсатор, особенно в высокочастотных схемах. Это может привести к искажению амплитуды и фазы сигнала, что может быть нежелательным в приложениях, требующих точной передачи данных или аудио/видеосигналов.

Влияние на скорость переключения

В цифровых схемах, особенно в высокоскоростных, паразитная емкость конденсаторов может сказаться на скорости переключения. Заряд и разряд паразитной емкости требует дополнительного времени, что может привести к задержкам и неправильной работе схемы. Специальные меры, такие как использование компенсирующих элементов, могут быть приняты для уменьшения влияния паразитной емкости на скорость переключения.

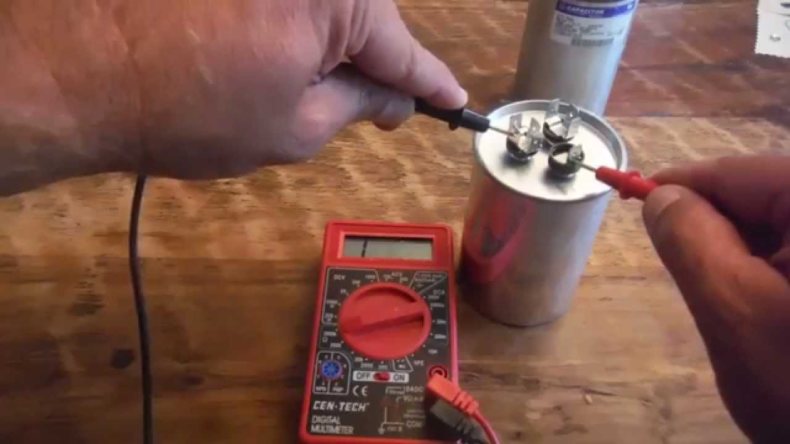

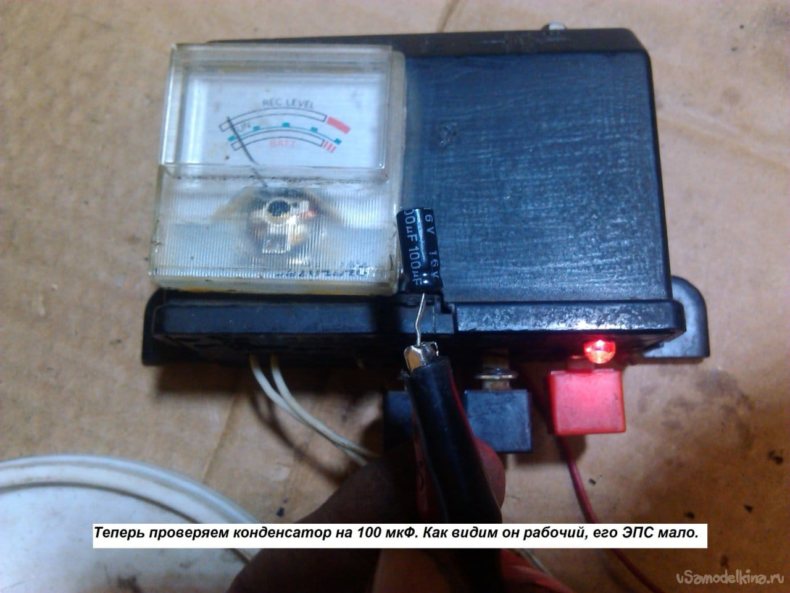

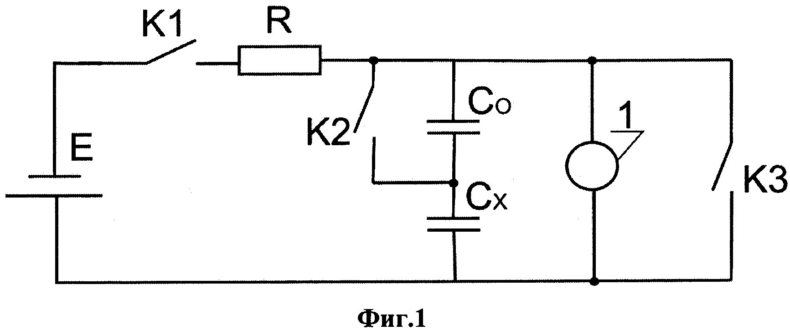

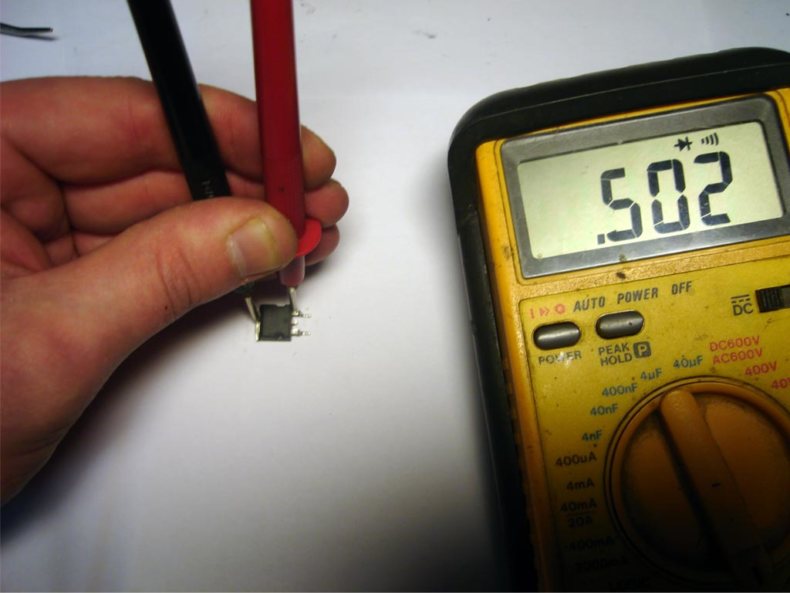

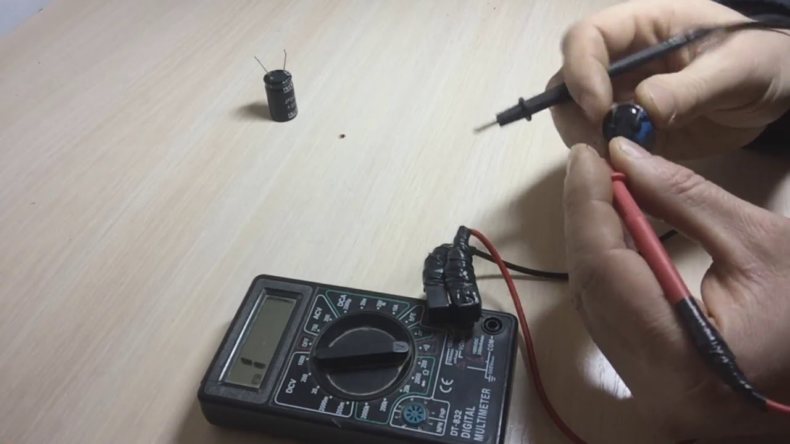

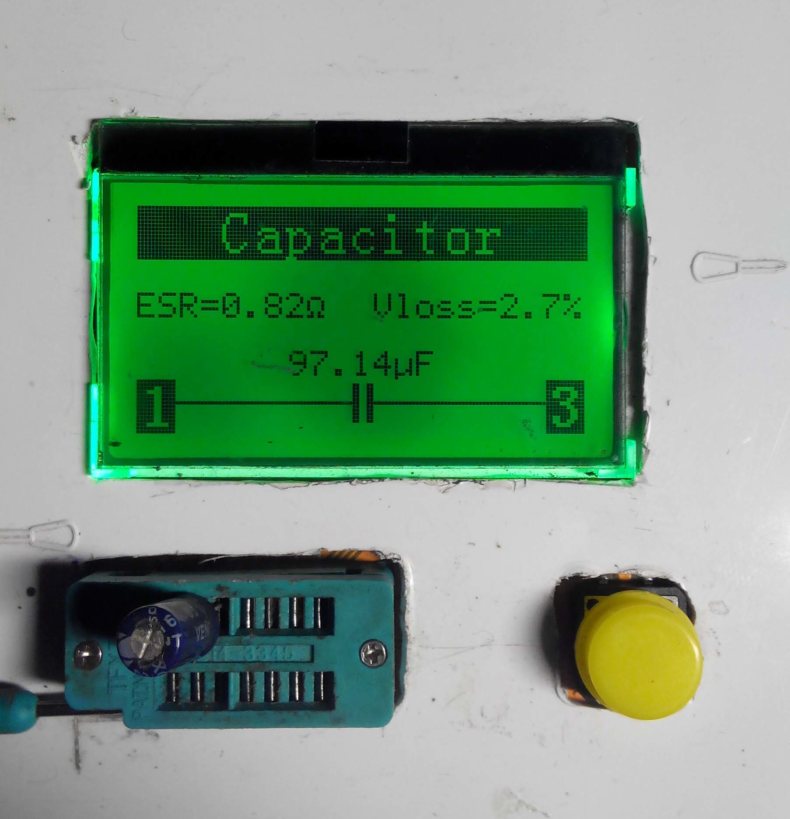

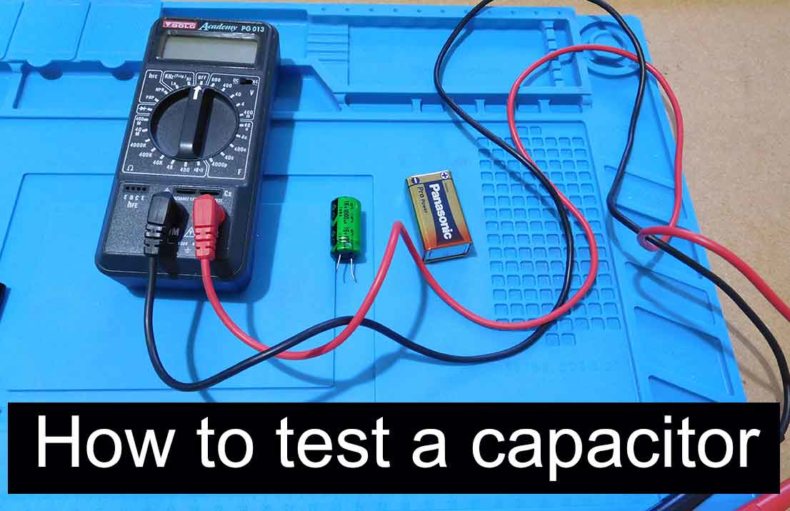

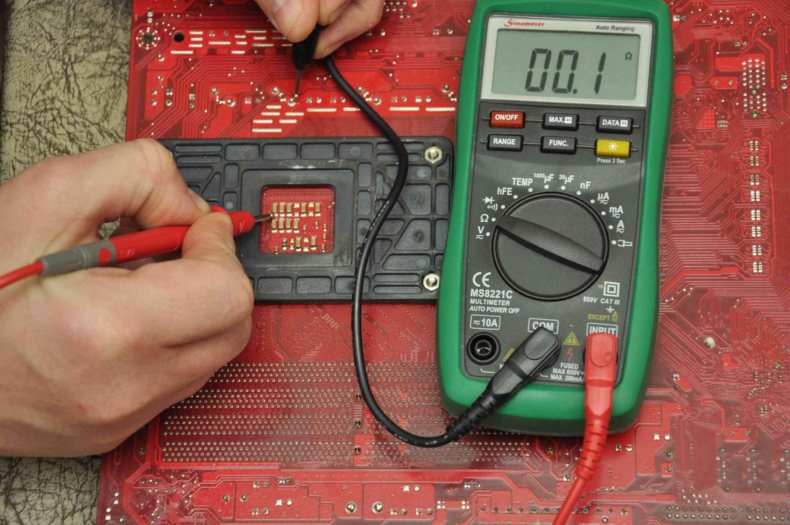

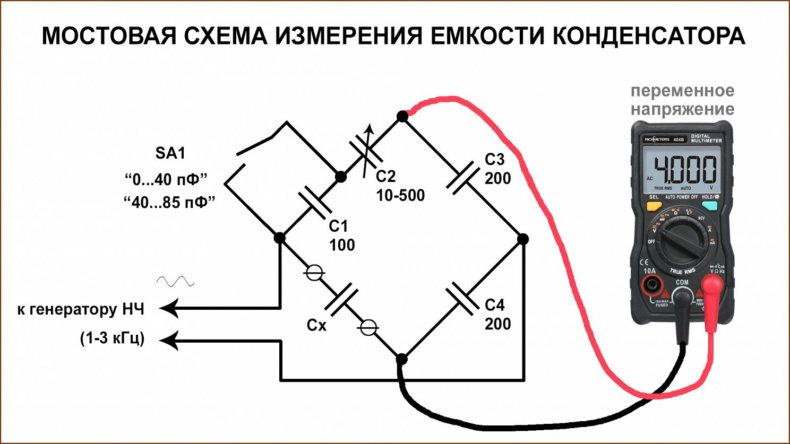

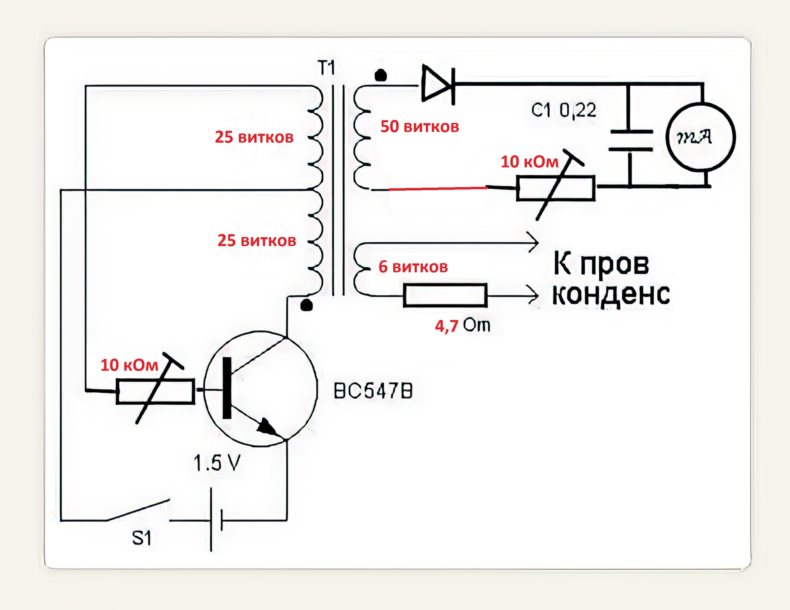

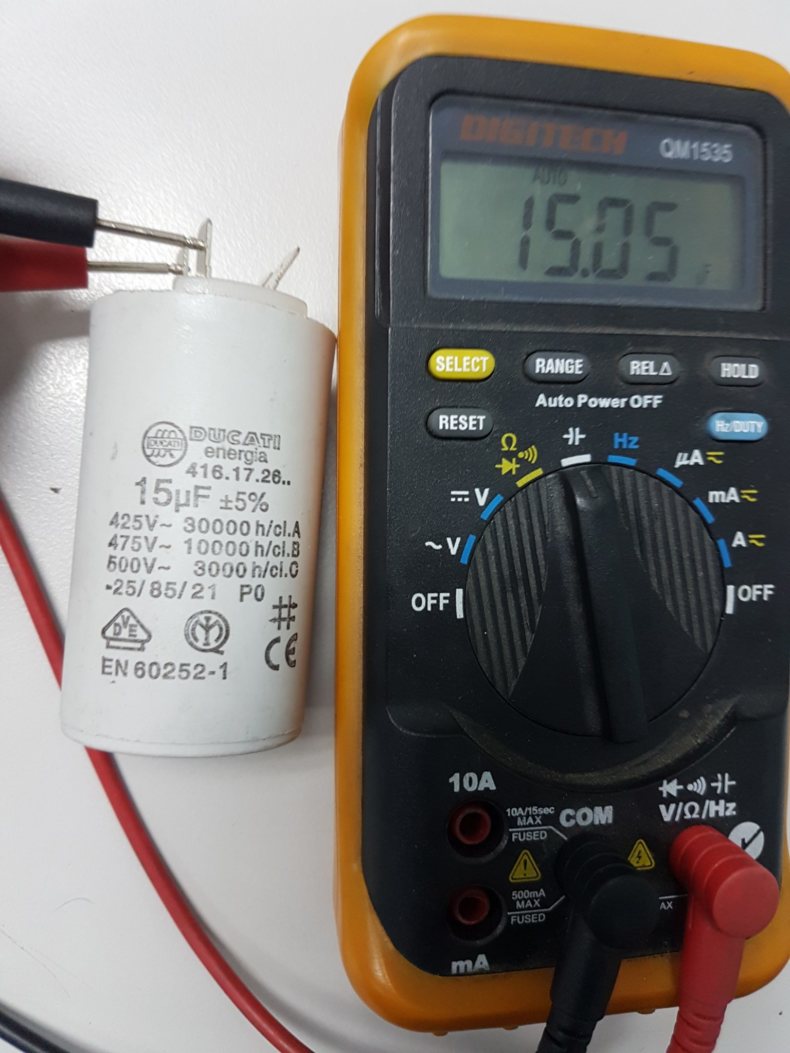

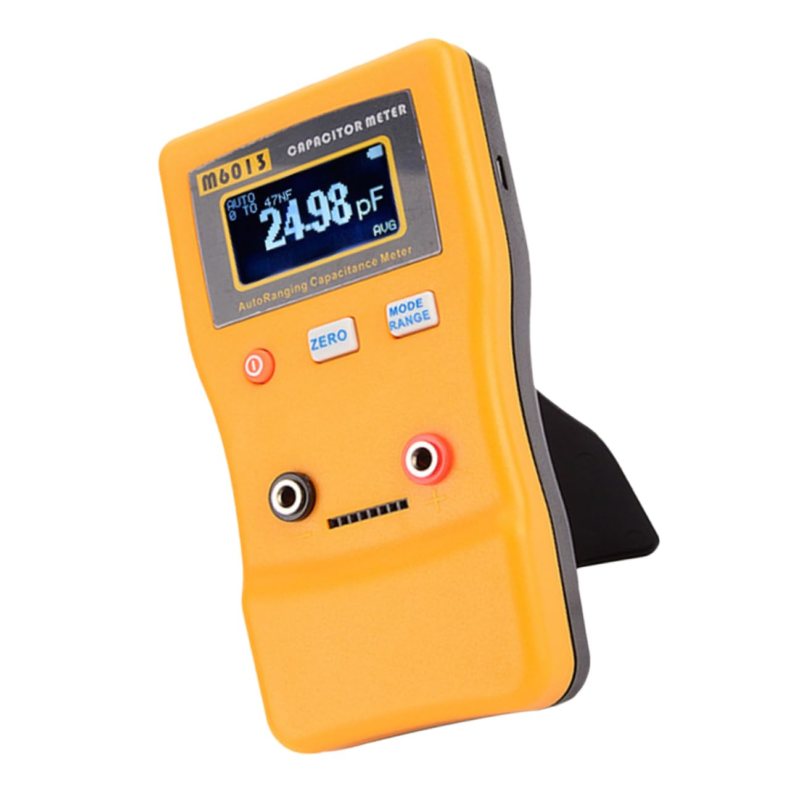

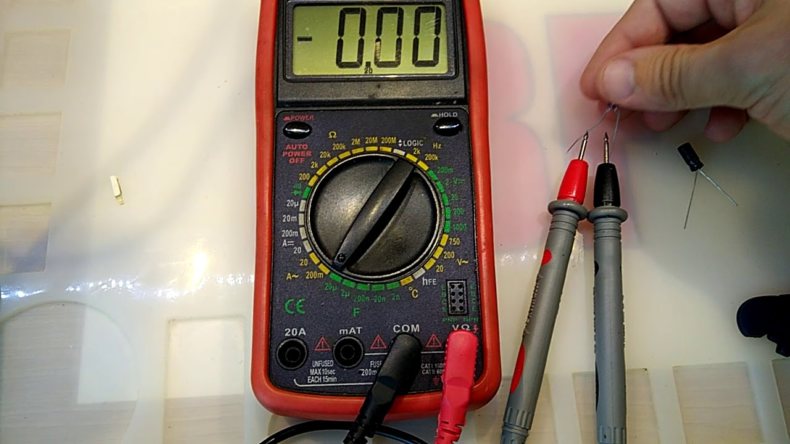

Методы измерения емкости конденсатора

Эта таблица содержит информацию о различных методах измерения емкости конденсатора, их принципах работы и особенностях применения.

Схемы компенсации емкости конденсатора

Схема параллельной компенсации емкости конденсатора включает использование дополнительных конденсаторов, подключенных параллельно с основным конденсатором. Эти дополнительные конденсаторы имеют противоположную емкость, которая компенсирует паразитную емкость основного конденсатора. Путем правильного выбора и подключения дополнительных конденсаторов можно уменьшить влияние паразитной емкости и улучшить производительность схемы.

Серийная компенсация емкости

В схеме серийной компенсации емкости конденсатора используются дополнительные конденсаторы, подключенные последовательно с основным конденсатором. Эти дополнительные конденсаторы также имеют противоположную емкость, но в данном случае они устанавливаются между пластинами основного конденсатора. Серийная компенсация позволяет уменьшить эффективную емкость основного конденсатора.

Использование специализированных компенсаторов

Существуют специализированные компенсаторы, такие как индуктивности и резисторы, которые могут быть использованы для компенсации паразитной емкости конденсаторов. Эти компенсаторы добавляются в схему таким образом, чтобы создать баланс между емкостью и другими параметрами. Их выбор и подключение зависит от конкретных требований схемы и характеристик паразитной емкости.

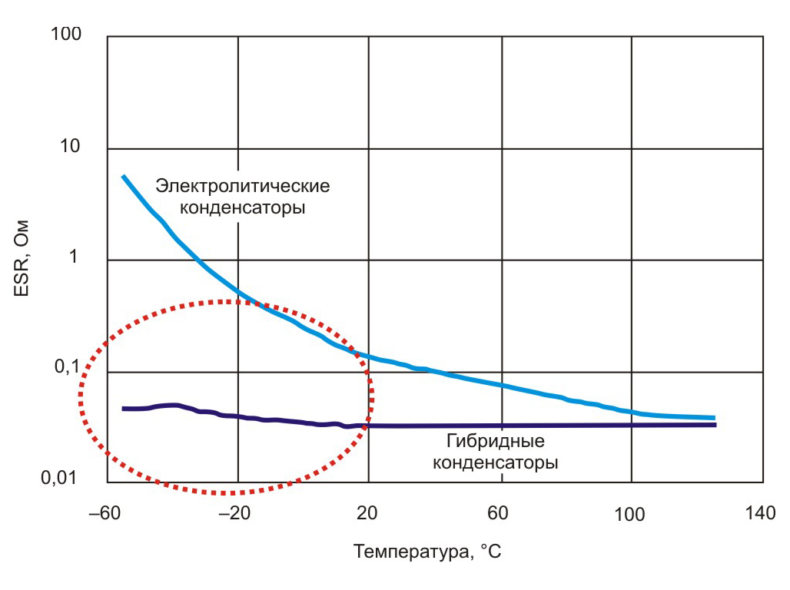

Термостойкость и зависимость емкости конденсатора

Емкость конденсатора зависит от температуры окружающей среды. При повышении температуры емкость конденсатора может увеличиваться, а при снижении температуры — уменьшаться. Это происходит из-за изменения диэлектрической проницаемости материала, разделяющего пластины конденсатора. Поэтому при выборе конденсатора для работы в экстремальных температурных условиях необходимо учитывать его температурный диапазон работы.

Термостойкость конденсаторов

Термостойкость конденсаторов — это их способность сохранять характеристики при изменении температуры. Некоторые конденсаторы спроектированы для работы в широком диапазоне температур и обладают высокой термостойкостью. Это важно в приложениях, где конденсаторы подвергаются экстремальным температурам, например, в авиации или промышленности.

Влияние тепловых изменений на емкость

Тепловые изменения могут вызывать не только временное изменение емкости, но и долгосрочное деградирование конденсатора. Высокие температуры могут привести к уменьшению эффективности диэлектрика и даже к его разрушению со временем. Поэтому важно правильно выбирать и эксплуатировать конденсаторы в соответствии с указаниями производителя и требованиями конкретного приложения.

Влияние напряжения на емкость конденсатора

В большинстве случаев емкость конденсатора линейно зависит от напряжения, то есть, при увеличении напряжения, емкость также увеличивается, и наоборот. Это означает, что изменение напряжения на конденсаторе пропорционально изменению его емкости. Математически это выражается как C = k * V, где C — емкость, V — напряжение, k — коэффициент пропорциональности.

Ненулевая диэлектрическая проницаемость

Емкость конденсатора зависит от свойств диэлектрика, разделяющего его пластины. Диэлектрик имеет диэлектрическую проницаемость, которая определяет, как эффективно диэлектрик может удерживать электрический заряд. При повышении напряжения на конденсаторе диэлектрик может пройти брейкдаун и разрядиться, что приведет к уменьшению емкости.

Неидеальные конденсаторы

В реальных условиях конденсаторы могут иметь некоторую ненулевую внутреннюю сериюную емкость, что может вносить некоторые нелинейные эффекты при изменении напряжения. Это следует учитывать в более точных расчетах и при работе с конденсаторами в высокочастотных схемах, где эти эффекты могут быть более заметными.

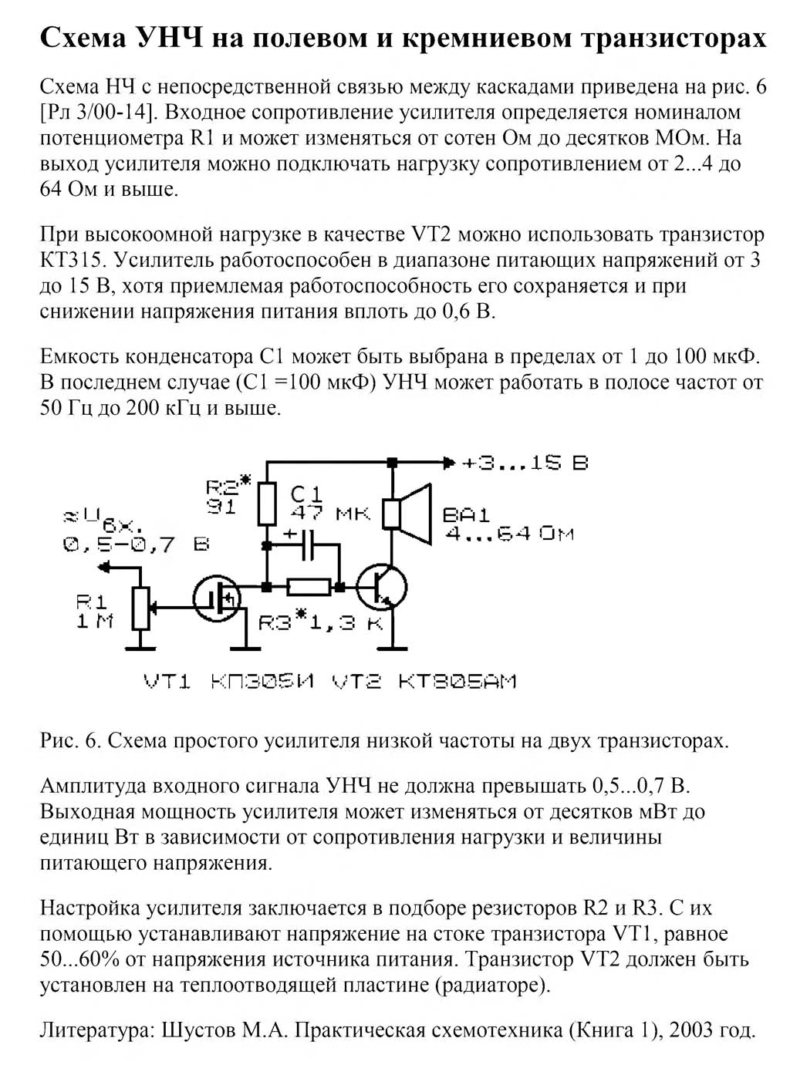

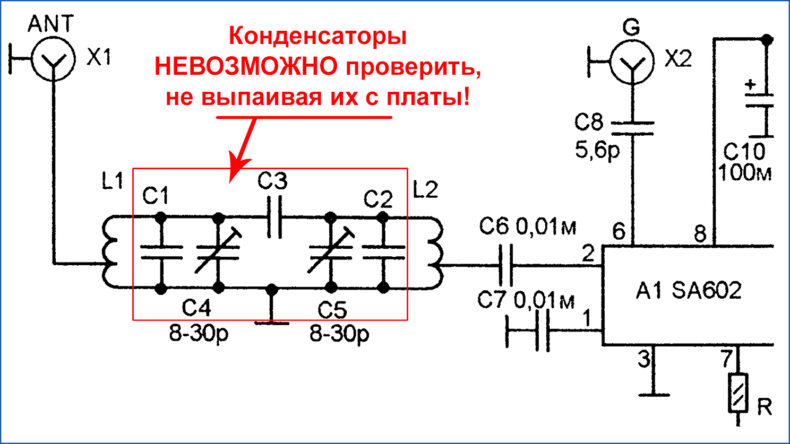

Емкость конденсатора в радиоэлектронных схемах

Эта таблица содержит информацию о типах конденсаторов, их обозначениях и диапазоне емкости в пикофарадах (пФ) для радиоэлектронных схем.

Схемы и формулы емкости конденсатора
