Распиновка USB разъема: основные понятия

Распиновка USB-разъема представляет собой схему или диаграмму, которая определяет, какие провода и контакты в разъеме отвечают за какие функции. Знание основных понятий связанных с распиновкой USB-разъема поможет понимать, как устроен этот стандартный интерфейс. Вот некоторые ключевые термины:

• USB-разъемы (USB Connectors): Существует несколько разновидностей USB-разъемов, таких как USB Type-A, USB Type-B, USB Type-C и другие. Каждый из них имеет свою форму и предназначен для разных целей.
• Контакты (Pins): Контакты — это металлические или медные выводы внутри USB-разъема, которые соединяются с проводами. У разных типов USB-разъемов может быть разное количество контактов.
• Провода (Wires): Провода в USB-кабеле соединяются с контактами на одном конце и с устройствами на другом. Основные провода в стандарте USB включают питание (VCC), землю (GND), данные (D+ и D-), а также дополнительные провода для других функций.
• Питание (VCC): Этот провод предоставляет электрическое питание устройству, подключенному к USB-порту. Напряжение на этом проводе обычно составляет 5 вольт.
• Земля (GND): Провод земли используется для завершения электрической цепи и возвращения тока в источник питания.
• Данные (D+ и D-): Эти два провода предназначены для передачи данных между устройствами. USB использует дифференциальную передачу данных, где D+ и D- сигналы используются для кодирования информации.
• Подключение (Connectivity): Это означает факт подключения устройства к USB-порту. Он может быть «горячим» (подключается и отключается без выключения устройства) или «холодным» (требуется перезагрузка устройства).
• Скорость передачи данных (Data Transfer Rate): USB поддерживает разные скорости передачи данных, такие как USB 1.1, USB 2.0, USB 3.0 и т. д. Скорость зависит от версии USB и типа порта.

Знание этих основных понятий помогает в правильной распиновке USB-разъемов и понимании, как устройства обмениваются данными и электрической энергией через USB-интерфейс.

USB разъемы: история развития стандарта

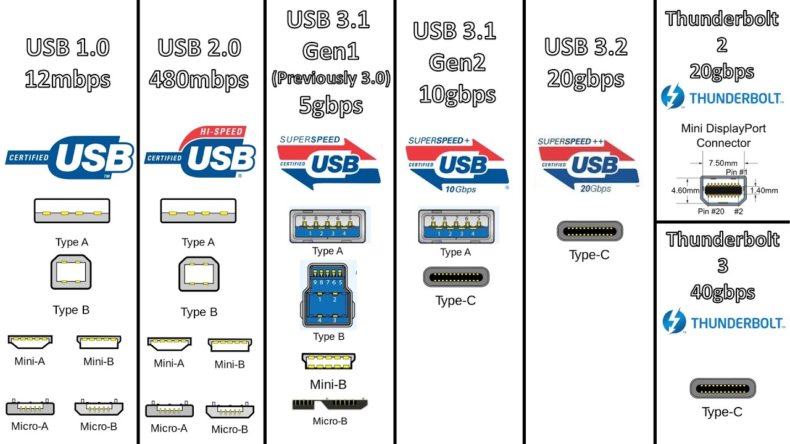

История развития стандарта USB (Universal Serial Bus) включает в себя несколько поколений и различных версий, каждая из которых предоставляет улучшения в скорости передачи данных и функциональности. Вот краткий обзор истории стандарта USB:

С развитием стандарта USB улучшалась не только скорость передачи данных, но и функциональность, включая поддержку зарядки устройств, видеопередачу и более сложные коннекторы. USB остается одним из наиболее распространенных стандартов для подключения различных устройств, от клавиатур и мышей до внешних накопителей и мониторов.

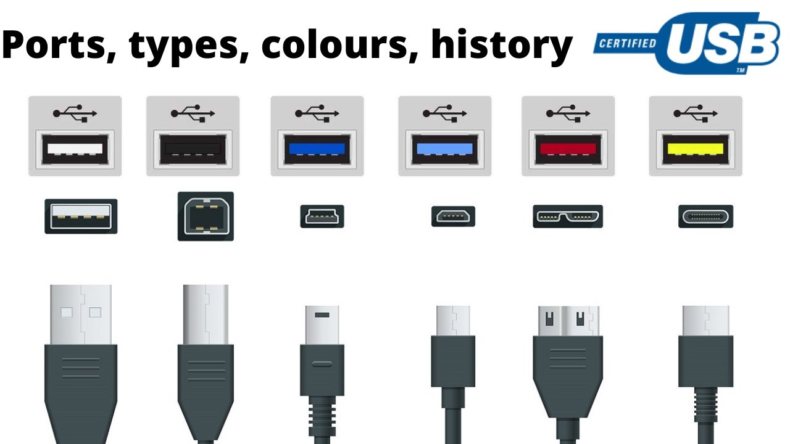

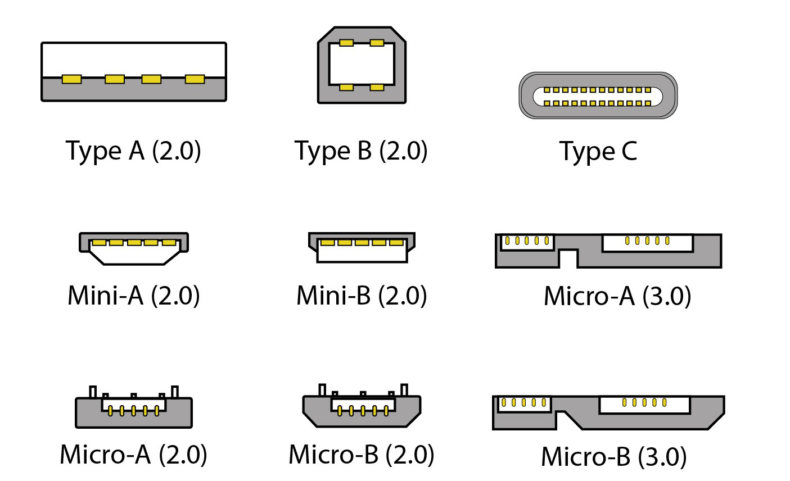

Типы USB разъемов и их особенности

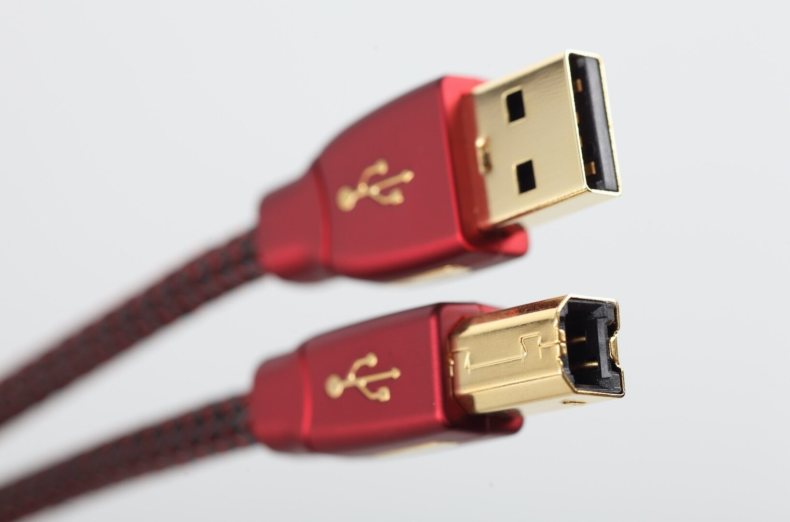

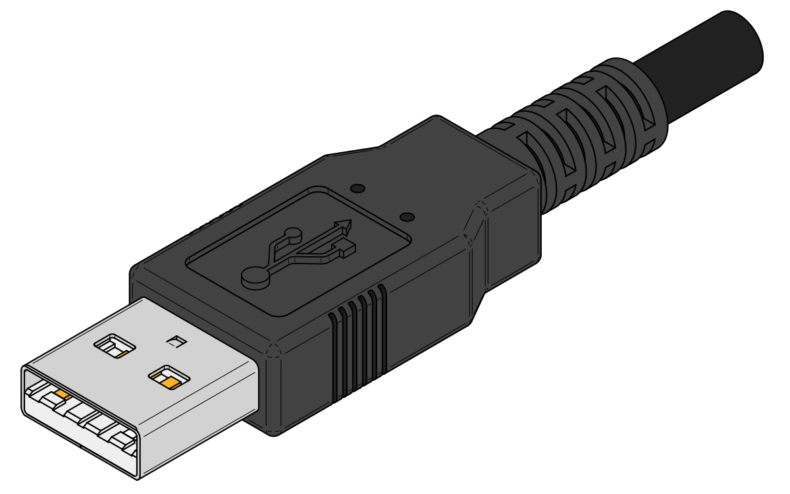

USB Type-A — это наиболее распространенный и знакомый разъем. Он имеет прямоугольную форму и используется для подключения устройств, таких как клавиатуры, мыши, принтеры, флеш-накопители и многие другие. Особенностью USB Type-A является его однородность — он всегда имеет одинаковый форм-фактор и может вставляться только в одну сторону.

USB Type-B

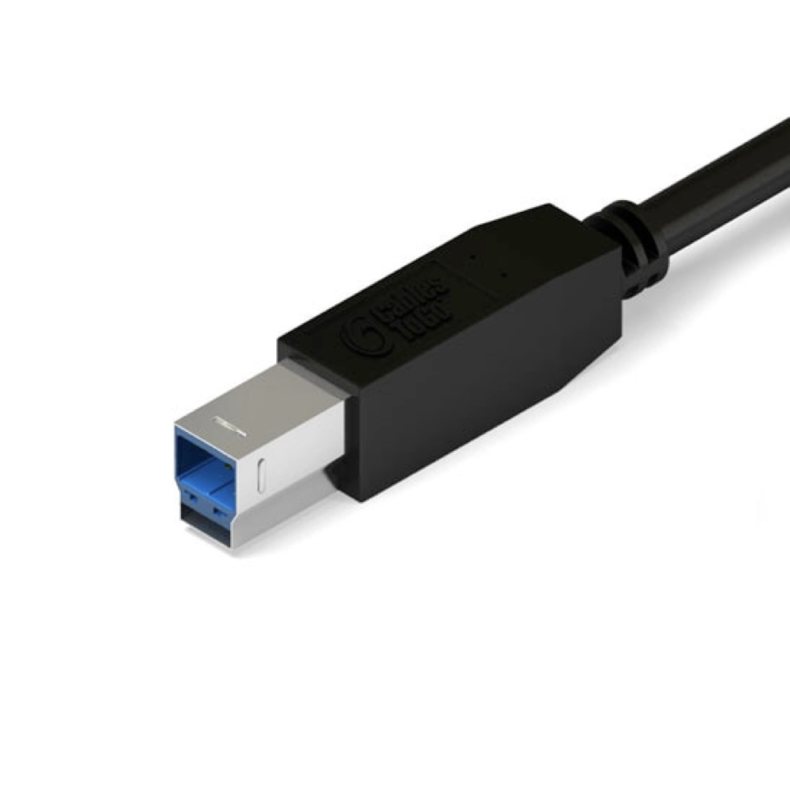

USB Type-B — это разъем, который чаще всего используется для подключения устройств к компьютерам или другим хост-устройствам. Он имеет квадратную или прямоугольную форму и обычно является второй частью кабеля, который подключается к устройству. USB Type-B бывает нескольких видов, включая Mini-USB и Micro-USB, которые были популярными для мобильных устройств.

USB Type-C

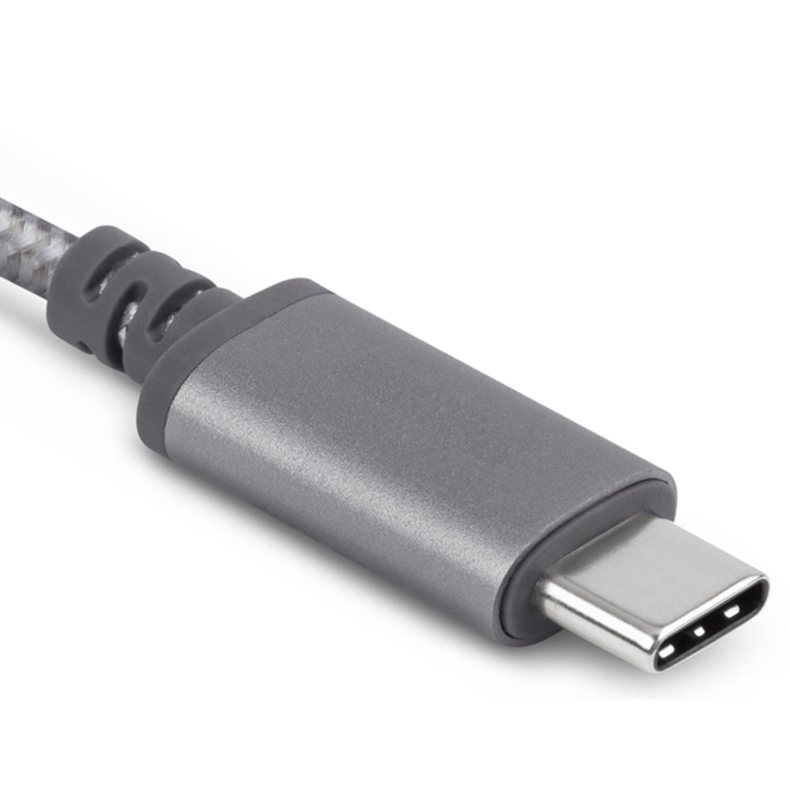

USB Type-C — это современный и универсальный разъем, который становится все более популярным. Он имеет маленький, плоский и обратимый дизайн, что означает, что его можно вставить в любую сторону. USB Type-C поддерживает высокие скорости передачи данных и может использоваться для зарядки устройств, передачи видео сигнала, подключения периферийных устройств и многое другое. Этот разъем стал стандартом для большинства новых устройств, включая смартфоны, ноутбуки и планшеты.

USB 1.0 и 2.0: характеристики и совместимость

USB 1.0 был первой версией стандарта Universal Serial Bus, выпущенной в 1996 году. Он предоставил базовую функциональность для подключения периферийных устройств к компьютеру. Характеристики USB 1.0 включают в себя максимальную скорость передачи данных до 12 Мбит/сек и поддержку до 127 устройств на одном контроллере. Эта версия была довольно медленной по современным меркам и имела ограниченную совместимость с более новыми версиями USB.

USB 2.0

USB 2.0 был выпущен в 2000 году и представил собой значительное улучшение по сравнению с USB 1.0. Он обеспечивал максимальную скорость передачи данных до 480 Мбит/сек, что было в 40 раз быстрее, чем USB 1.0. Эта версия также была совместима с предыдущей версией USB, что означало, что устройства USB 1.0 могли использоваться с портами USB 2.0 и наоборот. USB 2.0 стал широко распространенным и оставался основным стандартом для подключения устройств в течение многих лет.

Совместимость между USB 1.0 и 2.0

USB 2.0 был задуман с обратной совместимостью с предыдущей версией USB, то есть устройства USB 1.0 могли подключаться к портам USB 2.0 и работать на максимальной скорости, поддерживаемой USB 1.0. Однако при этом скорость передачи данных ограничивалась максимальной скоростью USB 1.0, то есть 12 Мбит/сек. Это означает, что при подключении USB 2.0 устройства к USB 1.0 порту, вы не получите высокой скорости, которую может предложить USB 2.0.

USB 3.0 и 3.1: скорость передачи данных

USB 3.0, также известный как «SuperSpeed USB», был выпущен в 2008 году и представил собой значительное увеличение скорости передачи данных по сравнению с USB 2.0. Максимальная скорость передачи данных USB 3.0 составляет 5 Гбит/сек, что в 10 раз быстрее, чем USB 2.0. Этот стандарт также обеспечивает более эффективное управление энергией и поддерживает быструю зарядку устройств. USB 3.0 разъем имеет синий цвет, чтобы легко отличить его от USB 2.0.

USB 3.1

USB 3.1 был выпущен в 2013 году и внес несколько улучшений по сравнению с USB 3.0. Самым заметным улучшением было увеличение максимальной скорости передачи данных до 10 Гбит/сек, что вдвое быстрее, чем USB 3.0. Также в USB 3.1 были введены новые типы разъемов, такие как USB Type-C, который является обратимым и удобным для использования.

Совместимость USB 3.0 и 3.1

USB 3.0 и USB 3.1 совместимы между собой. Это означает, что устройства, подключенные через USB 3.1, могут работать с портами USB 3.0, и наоборот. Однако в случае подключения USB 3.1 устройства к USB 3.0 порту, вы не достигнете максимальной скорости USB 3.1, а будете ограничены максимальной скоростью USB 3.0. Устройства и кабели с поддержкой USB 3.1 могут быть использованы для достижения более высокой скорости передачи данных, если все компоненты (порт, кабель и устройство) совместимы с этим стандартом.

USB Type-C: универсальный разъем будущего

USB Type-C, также известный как USB-C, представляет собой универсальный разъем, который был разработан с учетом облегчения жизни пользователей. Его обратимый дизайн позволяет вставлять разъем в любую сторону, что устраняет необходимость в правильной ориентации, как это было с предыдущими версиями USB. Это значительно упрощает подключение устройств и кабелей.

Высокая Скорость Передачи Данных

USB Type-C обеспечивает высокие скорости передачи данных, что делает его идеальным для подключения к высокоскоростным устройствам и хостам. Скорость передачи данных может достигать до 10 Гбит/сек, что делает USB-C вдвое быстрее, чем USB 3.0, и более четырех раз быстрее, чем USB 2.0.

Множество Функций в Одном Разъеме

USB Type-C поддерживает не только передачу данных, но также видео сигналы, зарядку устройств, аудио потоки и даже сетевые соединения. Это означает, что один и тот же разъем может использоваться для подключения различных типов устройств и выполнения разных функций. Это делает USB-C многоцелевым и удобным в использовании.

USB Type-C действительно представляет собой универсальный разъем будущего, который становится стандартом для множества устройств, начиная от смартфонов и ноутбуков и заканчивая мониторами и внешними накопителями. Его удобство, скорость и многофункциональность делают его важным элементом современных технологий.

Микро USB и Mini USB: применение и отличия

Микро USB и Mini USB — это два разных стандарта разъемов, используемых в различных устройствах для подключения к компьютерам, зарядным устройствам и другим периферийным устройствам. Вот их сравнение:

Выбор между микро USB и Mini USB зависит от типа устройства, которое вы используете, и его совместимости с определенным стандартом разъема. В современных устройствах, как правило, используется микро USB, в то время как Mini USB остается в прошлом и встречается в старых устройствах.

USB OTG: возможности подключения к мобильным устройствам

USB OTG (On-The-Go) представляет собой стандарт, который позволяет мобильным устройствам, таким как смартфоны и планшеты, подключаться к различным внешним устройствам и аксессуарам. Это включает в себя подключение флеш-накопителей, клавиатур, мышей, веб-камер, микрофонов и других устройств непосредственно к мобильному устройству, что значительно расширяет их функциональность.

Обмен Файлами и Доступ к Данным

USB OTG позволяет обмениваться данными между мобильным устройством и внешними носителями информации, такими как флеш-накопители и внешние жесткие диски. Это особенно полезно, когда необходимо передать фотографии, видео, документы или другие файлы между устройствами. Подключение USB-клавиатуры или мыши также может значительно упростить работу с текстом и управление интерфейсом мобильного устройства.

Подключение Периферийных Устройств

USB OTG позволяет использовать мобильные устройства в более профессиональных или специализированных сферах. Например, смартфон можно подключить к внешней звуковой карте, микрофону или MIDI-клавишам для создания музыки или аудиозаписей. Также это может быть полезно для инженеров и технических специалистов, которые используют различные датчики и приборы для сбора данных на месте.

USB OTG предоставляет мобильным устройствам возможность быть более гибкими и функциональными инструментами, улучшая их способности и открывая новые перспективы в использовании.

USB PD: стандарт быстрой зарядки через USB

USB Power Delivery (USB PD) — это стандарт быстрой зарядки через USB, который предоставляет значительно более высокую мощность для зарядки мобильных устройств и других гаджетов. Стандарт USB PD позволяет увеличить скорость зарядки и сократить время, необходимое для заполнения батареи устройства.

Универсальность и Совместимость

USB PD является универсальным стандартом, который поддерживается широким спектром устройств, включая смартфоны, ноутбуки, планшеты, наушники, портативные зарядные устройства и многое другое. Это означает, что одно зарядное устройство с поддержкой USB PD может использоваться для зарядки различных устройств, что делает его удобным и экономичным.

Гибкость и Адаптивность

USB PD также известен своей гибкостью и адаптивностью. Он автоматически определяет максимальную мощность, которую устройство может принять, и подает соответствующее количество энергии. Это позволяет заряжать устройства разных типов и мощности с одним зарядным устройством. Благодаря этой гибкости, пользователи могут быть уверены, что их устройства будут заряжены максимально эффективно.

USB Power Delivery сейчас является стандартом для многих производителей и поддерживается на большинстве современных устройств. Он значительно улучшает опыт пользователей, обеспечивая быструю и удобную зарядку, что делает его важной частью современной технологии.

Распиновка USB-A разъема и его применение

USB-A разъем имеет следующую распиновку:

• Пин 1: VCC (питание) — обычно +5 В.
• Пин 2: D- (передача данных) — для передачи данных с низкой скоростью (обычно в USB 2.0).
• Пин 3: D+ (передача данных) — для передачи данных с низкой скоростью (обычно в USB 2.0).
• Пин 4: Заземление — для общего заземления.
• Пин 5: Заземление — для общего заземления.

Применение USB-A Разъема

USB-A разъем является одним из наиболее распространенных и узнаваемых типов USB-разъемов. Он широко используется для подключения разнообразных периферийных устройств и аксессуаров к компьютерам, ноутбукам, зарядным устройствам и другим устройствам с USB-поддержкой. Вот несколько типичных применений USB-A разъема:
Подключение Устройств хранения данных: USB-флеш-накопители, внешние жесткие диски и картридеры обычно имеют USB-A разъем для подключения к компьютерам и передачи данных.

Зарядка Устройств: USB-A разъемы также используются для зарядки мобильных устройств, таких как смартфоны, планшеты, плееры и др.

Подключение Периферийных Устройств: Множество устройств, таких как клавиатуры, мыши, принтеры, сканеры, веб-камеры и аудиоинтерфейсы, подключаются к компьютерам с помощью USB-A разъемов.

USB-A разъемы могут обеспечивать как передачу данных, так и подачу питания, что делает их удобными и универсальными для многих приложений.

USB-B разъемы: для чего они используются

USB-B разъемы широко используются в различных устройствах и применяются для соединения с компьютерами, принтерами, сканерами и другими периферийными устройствами. Вот обзор их основных применений:

USB-B разъемы представляют собой важную часть инфраструктуры для соединения различных устройств с компьютерами и обеспечивают передачу данных и питание.

USB Type-C: преимущества и недостатки

— **Обратимый Дизайн**: USB Type-C разъем можно вставить в порт в любую сторону, что облегчает его использование и устраняет необходимость в правильной ориентации.
Высокая Скорость Передачи Данных: USB Type-C поддерживает высокие скорости передачи данных, что позволяет быстро копировать файлы и передавать видео в высоком разрешении.

Универсальность: USB Type-C стандартизирован и поддерживается большинством современных устройств, включая смартфоны, ноутбуки, планшеты и периферийные устройства, что обеспечивает совместимость и удобство для пользователей.

Недостатки USB Type-C

• Не Совсем Распространен: Несмотря на рост популярности, у некоторых старых устройств и компьютеров могут отсутствовать порты USB Type-C, что требует использования переходников или кабелей.
• Сложнее Производство: Из-за сложной конструкции и высокой стандартизации, производство USB Type-C кабелей и разъемов может быть более дорогим и требовательным к качеству.
• Риск Неоригинальных Кабелей: Некоторые дешевые и неоригинальные USB Type-C кабели могут представлять риск для устройств, так как они могут не соответствовать стандартам и нормам безопасности.

Несмотря на некоторые недостатки, USB Type-C остается важным стандартом в мире цифровых устройств благодаря своим преимуществам, таким как удобство использования и высокая производительность. Его дальнейшее распространение ожидается в ближайшие годы.

USB разъемы для аудио и видео: USB Audio, USB Video

USB Audio — это стандарт, который позволяет передавать аудио сигналы через USB-порты. Этот стандарт стал популярным для подключения аудиоустройств, таких как наушники, микрофоны и звуковые карты, к компьютерам и другим устройствам. Преимущества USB Audio включают в себя высокое качество звука, поддержку множества аудиоформатов и возможность использования цифровой обработки звука для улучшения звучания.

USB Video

USB Video представляет собой способ передачи видеосигнала через USB-порты. Этот стандарт позволяет подключать мониторы, проекторы, веб-камеры и другие видеоустройства к компьютерам и ноутбукам. USB Video обычно используется для видеоконференций, стриминга видео и просмотра контента на внешних мониторах. Он также обеспечивает высокое качество изображения и поддержку различных разрешений.

Применение в Аудио и Видео Технике

USB Audio и USB Video стали важными стандартами для аудио- и видеотехники. Они позволяют пользователям подключать разнообразные устройства к компьютерам и другим устройствам без необходимости использовать специальные аналоговые порты или адаптеры. Это делает работу с аудио и видео устройствами более удобной и гибкой, и позволяет создавать высококачественные мультимедийные системы.

USB разъемы и питание устройств: USB Power Delivery

USB Power Delivery (USB PD) — это стандарт питания, который позволяет устройствам передавать более высокие уровни энергии через USB-соединения. Вот обзор основных аспектов USB PD:

USB Power Delivery является важным стандартом, который обеспечивает быструю зарядку и более универсальное питание для различных устройств. Он позволяет устройствам работать более эффективно и комфортно в повседневной жизни.
